Tabela parametrów technicznych: Zawór nadmiarowy typu kasetowego Rexroth, sterowany pilotowo DBDH10K1X/315

Często zadawane pytania: Zawór nadmiarowy kasety Rexroth DBDH10K1X/315

1. Identyfikacja i wybór produktu

P1: Co oznacza „315” w kodzie modelu DBDH10K1X/315?

A:Oznacza zawórstandardowe fabryczne ustawienie ciśnienia wynoszące 315 barów. Jest to podstawowe ciśnienie znamionowe i parametr krytyczny przy wyborze.

P2: Co oznaczają kody „1X” i „K” w numerze modelu?

A:

• 1X:Wskazuje, że metoda regulacji to"bez pokrętła". Ciśnienie należy wyregulować za pomocą klucza imbusowego znajdującego się z tyłu wkładu.

• K.:Wskazuje, że śruba regulacyjna jest wyposażona wkapturek ochronnyaby chronić go przed zanieczyszczeniem i przypadkową regulacją.

P3: Jak zamówić części zamienne lub zamienniki przy użyciu tego modelu?

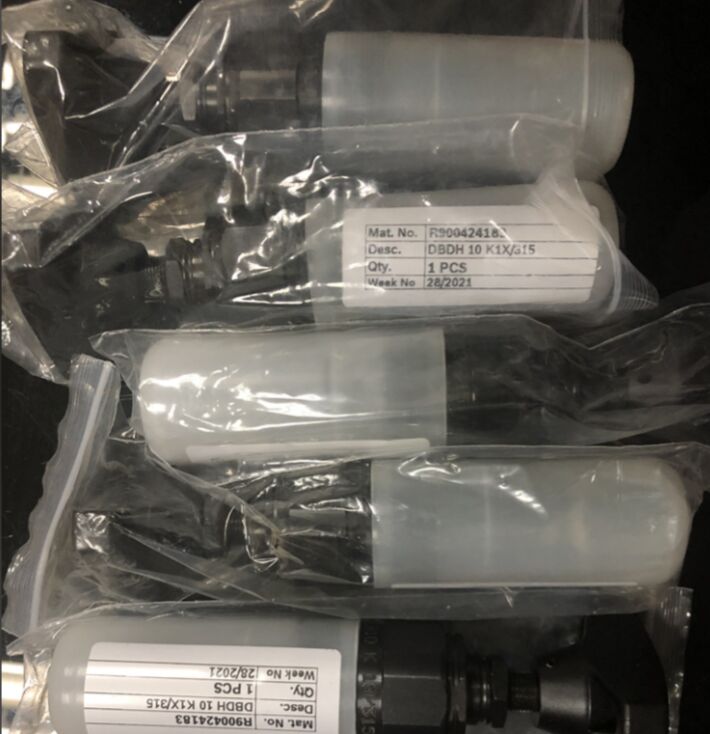

A:​ Podstawowy numer artykułu Rexroth toR900424183. Jest to najdokładniejszy i unikalny kod do globalnych zapytań i zamówień na części zamienne. Można także podać pełny numer modeluDBDH10K1X/315na prośby i weryfikację.

P4: Czym ten zawór różni się od standardowego wbudowanego zaworu nadmiarowego?

A:Kluczową różnicą jest sposób montażu. DBDH jestzawór nabojowy (wtykowy).​, który należy zainstalować w precyzyjnie obrobionym wgłębieniu w bloku kolektora. Pozwala to na wysoką integrację, kompaktowy system i mniej zewnętrznych punktów wycieku w porównaniu z zaworami liniowymi, które wkręca się bezpośrednio w króciec rury.

2. Instalacja i obsługa

P5: Jakie są najważniejsze kwestie do rozważenia podczas instalacji tego zaworu?

A:​ Dwa najbardziej krytyczne punkty to:

1. Otwór kolektora musi ściśle odpowiadać wymiarom i tolerancjom określonym wNorma ISO 7368dlaNG10, wkładka 2-drożna.

2. Thezewnętrzny port spustowy pilota (port X) musi być podłączony bezpośrednio i swobodnie do zbiornika​ przy minimalnym przeciwciśnieniu (zwykle < 5 barów). Wysokie przeciwciśnienie na tym porcie może być przyczyną niedokładnych ustawień ciśnienia lub nieprawidłowego działania zaworu.

P6: Jak wyregulować ustawienie ciśnienia tego zaworu?

A:

1. Zdjąć kapturek ochronny typu „K” z końca śruby regulacyjnej.

2. Do obracania śruby regulacyjnej użyj odpowiedniego klucza imbusowego.

3. Obrót w prawo zwiększa ciśnienie; obrót w kierunku przeciwnym do ruchu wskazówek zegara zmniejsza ciśnienie.

4. Dostosuj, gdy system jest obciążony (przy przepływie przez zawór) i monitoruj manometr.

5. Po regulacji załóż nakładkę ochronną.

P7: Czy można go używać do zdalnej kontroli ciśnienia lub rozładunku systemu?

A:Tak. Jest to podstawowa funkcja sterowanych pilotowo zaworów nadmiarowych.

• Zdalna kontrola ciśnienia:​ Podłącz zewnętrzny zawór nadmiarowy lub redukcyjny doport zdalnego sterowania (Y). Ciśnienie w układzie zostanie wówczas określone na podstawie dolnego ustawienia obu zaworów.

• Rozładunek systemu:​ Podłącz kierunkowy zawór sterujący (np. zawór elektromagnetyczny) pomiędzyport zdalnego sterowania (Y)i zbiornik. Kiedy zawór elektromagnetyczny jest zasilany, zmniejsza on ciśnienie pilota, powodując całkowite otwarcie głównego zaworu i rozładowywanie układu do zbiornika przy minimalnym ciśnieniu.

P8: Jaka jest funkcja tłoka tłumiącego na głównym grzybku?

A:Tłok tłumiący pomagatłumią drgania i redukują hałas​ (syczenie lub drgania), które mogą wystąpić podczas pracy, szczególnie w pobliżu ciśnienia pękania, co skutkuje bardziej stabilną pracą systemu.

3. Rozwiązywanie problemów i kompatybilność

Pytanie 9: Zawór pracuje głośno lub wykazuje niestabilność ciśnienia. Jaka może być przyczyna?

A:Najczęstsze powody to:

• Nadmierne przeciwciśnienie na zewnętrznym porcie spustowym (X).

• Zanieczyszczenia blokujące małe otwory w stopniu pilotującym lub tłoku tłumiącym.

• Niewłaściwa lepkość płynu hydraulicznego w stosunku do temperatury roboczej.

• Powietrze w systemie.

P10: Z jakimi rodzajami płynu hydraulicznego jest kompatybilny ten zawór?

A:Przeznaczony jest przede wszystkim dlaoleje hydrauliczne na bazie mineralnej (HL, HLP zgodnie z DIN 51524). Standardowe uszczelki FKM (Viton) są również kompatybilne z płynnymi emulsjami/roztworami HFA i HFC. W przypadku innych płynów (np. bioolejów, estrów fosforanowych) należy sprawdzić kompatybilność materiału uszczelnienia (potencjalnie wymagana jest inna wersja).

P11: Co się stanie, jeśli ustawienie ciśnienia przekroczy 315 barów?

A:​ Zaworu nie należy regulować powyżej jego nominalnego ciśnienia 315 barów. Może to pogorszyć wydajność, przyspieszyć zużycie, spowodować niestabilność i potencjalnie prowadzić do awarii podzespołów, unieważnienia gwarancji i stworzenia zagrożenia dla bezpieczeństwa. Zawsze należy pracować w zakresie określonego maksymalnego ciśnienia.
