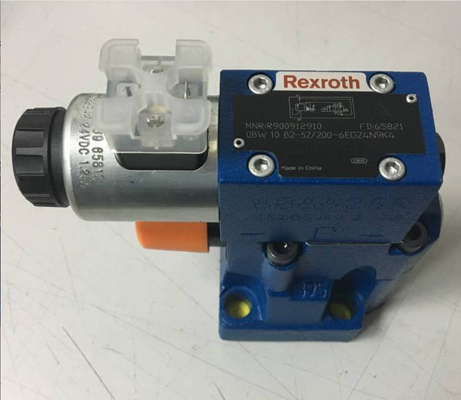

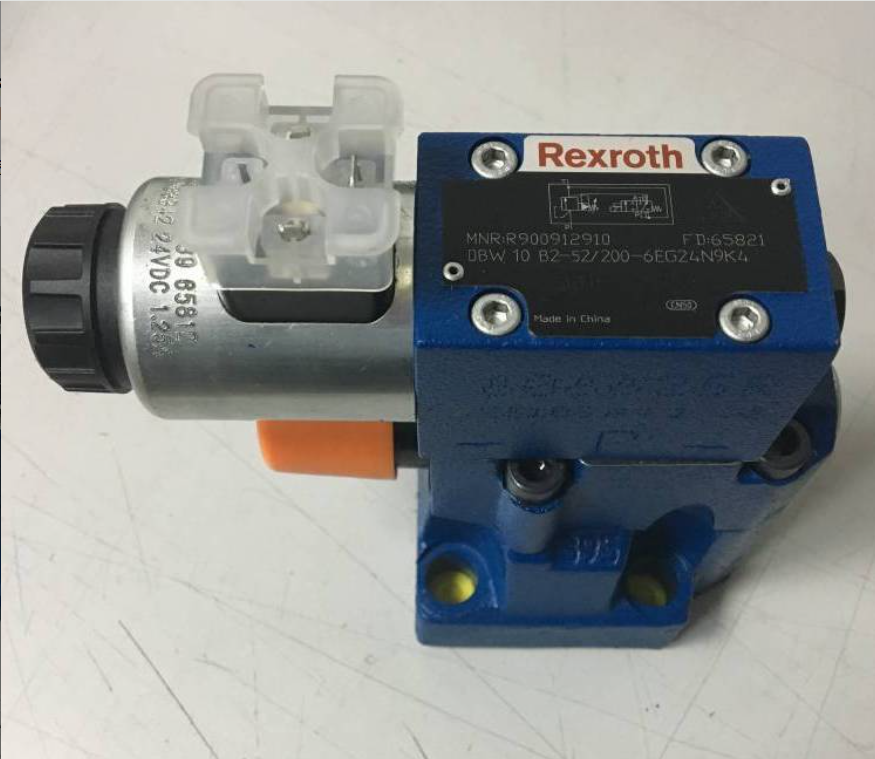

تفاصيل المنتج:
|
| الأعلى. ضغط التشغيل (منفذ P): | 350 بار | الأعلى. معدل التدفق (قماكس): | تقريبا. 500 لتر/دقيقة (حجم سلسلة 20 DB/DBW) |
|---|---|---|---|
| الجهد الملف اللولبي: | 24 فولت تيار مستمر (G24) | نطاق درجة حرارة السائل: | -30 درجة مئوية إلى +80 درجة مئوية (أختام NBR) |
| الوزن تقريبا.): | 8.0 كجم | ||
| إبراز: | صمام تجاوز هيدروليكي ريكسروث,صمام كهرومغناطيسي DBW20A1-5X,صمام هيدروليكي ألماني من Rexroth |
||
|
المعلمة |
قيمة |
|---|---|
|
رقم الجزء |
R901019399 |
|
نموذج |
دي بي دبليو 20 - A1 - 5X / 350 - 6EG24N9K4 |
|
نوع الصمام |
صمام تخفيف الضغط الذي يعمل بالتشغيل التجريبيمع تفريغ الملف اللولبي المتكامل (سلسلة DBW) |
|
الحجم الاسمي (NG) |
20 - تركيب اللوحة الفرعية وفقًا للمواصفة ISO 6264 / NG20 |
|
وظيفة |
الحد من الضغط عند القيمة المحددة +تفريغ النظام الذي يعمل بالملف اللولبي (تنشيط → P → T مفتوح، النظام بالقرب من 0 بار) |
|
نوع التعديل |
A1 = برغي مجموعة المقبس السداسي مع غطاء واقي (مفتاح ألين قابل للتعديل) |
|
سلسلة المكونات |
5X (السلسلة 50-59، قابلة للتبديل الأبعاد) |
|
الأعلى. ضغط تخفيف قابل للتعديل |
350 بار (نطاق الضبط عادة 5–350 بار) |
|
الأعلى. ضغط التشغيل (منفذ P) |
350 بار |
|
الأعلى. معدل التدفق (قماكس) |
تقريبا. 500 لتر/دقيقة (حجم سلسلة 20 DB/DBW) |
|
زيت طيار |
العرض التجريبي الداخلي، والصرف التجريبي الداخلي (DBW القياسي) |
|
نوع الملف اللولبي |
الملف اللولبي DC ذو الدبوس الرطب |
|
الجهد اللولبي |
24 فولت تيار مستمر (G24) |
|
التوصيل الكهربائي |
مقبس التوصيل وفقًا للمعيار EN 175301-803 النموذج A (K4 = قابس التزاوج يُباع بشكل منفصل) |
|
التجاوز اليدوي |
N9 = زر ضغط مخفي يدويا على الملف |
|
مادة الختم |
NBR (قياسي، للزيوت المعدنية HL/HLP، HFC) |
|
السائل الهيدروليكي |
الزيوت المعدنية HL، HLP لكل DIN 51524؛ مركبات الكربون الهيدروفلورية (الماء جلايكول)؛ هلبد، هفلب، هفلبد |
|
نطاق درجة حرارة السوائل |
-30 درجة مئوية إلى +80 درجة مئوية (أختام NBR) |
|
نطاق اللزوجة |
10-800 ملم²/ثانية |
|
الوزن (تقريبا) |
8.0 كجم |
|
مادة الجسم |
حديد زهر/فولاذ، مطلي بالزنك |
| R901422942 4WRPEH6CB40L-3X/V/24F1 |
| R901423624 4WRPEH6C1B24L-3X/V/24A1 |
| R901429091 4WRPEH6CB15P-3X/M/24F1 |
| R901431666 4WRPEH6C4B12L-3X/V/24A1 |
| R901436252 4WRPEH6C1B12L-3X/م/24F1 |
| R901438744 4WRPEH6CB40L-3X/V/24A1 |
| R901445011 4WRPEH6C1B04L-3X/م/24F1 |
| R901P74368 4WRPEH6C3B24L-2X/G24K0/A1M-936 _PT |
| R901P74370 4WRPEH6C3B40L-2XR901174370-PT |
| R901PT0044 4WRPEH6C5B24L-2X/G24K0/A1M |
| R901PT0086 4WRPEH6C3B04L-2X/G24K0/F1M-885 |
| R927000557 4WRPEH6C4B40L-2X/G24K0/A1M |
| R927000622 4WRPEH6C3B12L-2X/G24K0/A1M |
| R927000625 4WRPEH6C3B04L-2X/G24K0/A1M |
| R927000626 4WRPEH6C4B40L-2X/G24K0/A1V |
| R927000627 4WRPEH6C3B24L-2X/G24K0/A1M |
| R927000628 4WRPEH6C4B04L-2X/G24K0/A1M |
| R927000629 4WRPEH6C4B12L-2X/G24K0/A1M |
| R927000630 4WRPEH6C4B24L-2X/G24K0/A1M |
| R927000631 4WRPEH6C3B40P-2X/G24K0/A1M |
| R927000632 4WRPEH6C4B02L-2X/G24K0/A1M |
| R927000633 4WRPEH6C4B40P-2X/G24K0/A1M |
| R927000635 4WRPEH6C3B04L-2X/G24K0/F1M |
| R927000636 4WRPEH6C3B12L-2X/G24K0/F1M |
| R927000637 4WRPEH6C3B24L-2X/G24K0/F1M |
| R927000639 4WRPEH6C3B40L -2X/G24K0/F1M |
| R927000641 4WRPEH6C3B04L-2X/G24K0/B5M |
| R927000642 4WRPEH6C3B24L-2X/G24K0/B5M |
| R927000643 4WRPEH6C3B12L-2X/G24K0/B5M |
| R927000644 4WRPEH6C4B24L-2X/G24K0/B5M |
| R927000645 4WRPEH6C3B40P-2X/G24K0/B5M |
| R927000646 4WRPEH6C3B40L-2X/G24K0/B5M |
| R927000905 4WRPEH6CB40L-2X/G24K0/A1M |
| R927000906 4WRPEH6C3B15P-2X/G24K0/A1M |
| R927000909 4WRPEH6C4B25P-2X/G24K0/A1M |
| R927000910 4WRPEH6C4B15P-2X/G24K0/A1M |
| R927000911 4WRPEH6C1B40L-2X/G24K0/A1M |
| R927000920 4WRPEH6CB04L-2X/G24K0/A1M |
| R927000921 4WRPEH6CB40L-2X/G24K0/F1M |
| R927001152 4WRPEH6C1B40P-2X/G24K0/A1M |
| R927001153 4WRPEH6C3B02L-2X/G24K0/A1M |
| R978714494 4WRPEH6CB40L-2X/G24K0/A1M SO43A-1851 |
| R978714502 4WRPEH6C3B40L-2X/G24K0/A1M SO43A-1850 |
| R978716388 4WRPEH6C3B24L-2X/G24K0/A1M SO43A-1849 |
| 0811404001 4WRP10E63S-1X/G24Z4/م |
| 0811404002 4WRP10W63S-1X/G24Z4/M-791 |
| 0811404003 4WRP10E32S-1X/G24Z4/م |
| 0811404004 4WRP10W32S-1X/G24Z4/M-787 |
| 0811404011 ريجيلفينتيل |
| 0811404016 ويغيفينتيل |
| 0811404019 4WRP10EA63S-1X/G24K4/M-851 |
| 0811404020 4WRP10E63S-1X/G24Z4/M-850 |
| 0811404021 4WRP10EA63S-1X/G24Z4/M-850 |
| 0811404032 4WRPH6KB50L-2X/G24Z4/م |
| 0811404033 4WRPH6C3B04L-2X/G24Z4/م |
| 0811404034 4WRPH6C3B12L-2X/G24Z4/م |
| 0811404035 4WRPH6C3B24L-2X/G24Z4/م |
| 0811404036 4WRPH6C3B40L-2X/G24Z4/م |
| 0811404037 4WRPH6C4B12L-2X/G24Z4/م |
| 0811404038 4WRPH6C4B24L-2X/G24Z4/م |
| 0811404039 4WRPH6C4B40L-2X/G24Z4/م |
| 0811404040 4WRPH6KB50P-2X/G24Z4/م |
| 0811404041 4WRPH6C3B02L-2X/G24Z4/م |
| 0811404042 4WRPH6C3B04P-2X/G24Z4/م |
| 0811404043 4WRPH6C3B25P-2X/G24Z4/م |
| 0811404044 4WRPH6C3B40P-2X/G24Z4/م |
| 0811404045 4WRPH6C4B25P-2X/G24Z4/م |
| 0811404046 4WRPH6C4B40P-2X/G24Z4/م |
| 0811404047 4WRPH6C3B15P-2X/G24Z4/م |
| 0811404048 4WRPH6C4B15P-2X/G24Z4/م |
| 0811404049 4WRPH6C3A04P-2X/G24Z4/م |
| 0811404058 4WRPH10C3B50L-2X/G24Z4/م |
| 0811404059 4WRPH10C3B100L-2X/G24Z4/م |
| 0811404060 4WRPH10C4B50L-2X/G24Z4/م |
| 0811404061 4WRPH10C4B100L-2X/G24Z4/م |
| 0811404062 4WRPH10C3B50P-2X/G24Z4/م |
| 0811404063 4WRPH10C3B100P-2X/G24Z4/م |
| 0811404064 4WRPH10C4B50P-2X/G24Z4/م |
| 0811404065 4WRPH10C4B100P-2X/G24Z4/م |
| 0811404067 4WRPH10C1B50P-2X/G24Z4/م |
| 0811404068 4WRPH10C3B120L-2X/G24Z4/م |
| 0811404069 4WRPH10C4B100L-2X/G24K0/M-750 |
| 0811404071 4WRP10W63S-1X/G24Z4/M-788 |
| 0811404073 ويغيفينتيل |
| 0811404076 4WRPH10C1B100L-2X/G24Z4/م |
| 0811404078 4WRPH10C1B100P-2X/G24Z4/م |
| 0811404079 4WRPH10C5B100P-2X/G24Z4/م |
| 0811404080 4WRP10W63S-1X/G24Z4/م |
| 0811404081 4WRP10W32S-1X/G24Z4/M-849 |
| 0811404082 4WRP10E00S-1X/G24Z4/M-852 |
| 0811404084 4WRP10E80S-1X/G24Z4/M-789 |
| 0811404085 4WRP10X32S-1X/G24Z4/M-790 |
| 0811404086 4WRP10E1-63S-1X/G24Z4/م |
| 0811404087 4WRP10W1-63S-1X/G24Z4/م |
| 0811404088 4WRPH10C4B100P-2X/G24K0/M-750 |
| 0811404089 4WRPH10C1B100P-2X/G24K0/M-750 |
| 0811404090 4WRL10Q5-85M-3X/G24TZ4/M-754 |
| 0811404092 4WRL10X85M-3X/G24Z4/M-0811 |
| 0811404093 4WRL10V55M-3X/G24Z4/م |
| 0811404094 4WRL10V85M-3X/G24Z4/م |
| 0811404095 4WRL10V70P-3X/G24Z4/م |
| 0811404096 4WRL10V55M-3X/G24K0/M-750 |
| 0811404097 4WRL10V85M-3X/G24K0/M-750 |
| 0811404098 4WRL10Q5-85M-3X/G24TZ4/م |
| 0811404099 4WRL10V1-85M-3X/G24ETK0/M-750 |
| 0811404100 4WRP6E16S-1X/G24Z4/M-755 |
| 0811404101 4WRP6E08S-1X/G24Z4/M-755 |
| 0811404102 4WRP6W16S-1X/G24Z4/M-755 |
س1: ما الفرق بين DB وDBW؟
DB هو صمام تخفيف تجريبي فقط - يحد من ضغط النظام.يضيف DBW صمامًا لولبيًا اتجاهيًا متكاملاً: عند تنشيط المرحلة الرئيسية، يتم تفريغها (P → T مفتوح، بالقرب من 0 بار)؛ عند إلغاء تنشيطه، يعمل كصمام تنفيس عادي عند الضغط المحدد.
س2: كيف يختلف المقاس 20 (NG20) عن المقاس 10 (NG10)؟
تدفق:مقابض NG20 تقريبًا. 500 لتر/دقيقة مقابل 250 لتر/دقيقة تقريبًا لـ NG10.
تصاعد:يستخدم NG20 أربعة مسامير M12 (~ 70–80 نيوتن متر) على لوحة فرعية NG20 (منافذ G 3/4 بوصة أو M27×2)؛ يستخدم NG10 مسامير M10 على اللوحة الفرعية NG10.
مراحل الضغط ومواصفات الملف اللولبي متطابقة.
س 3: كيف يمكنني ضبط ضغط التنفيس؟
بعد خفض ضغط النظام، قم بإزالة الغطاء الواقي، وأدر البرغي باستخدام مفتاح Allen —في اتجاه عقارب الساعة لزيادة، عكس اتجاه عقارب الساعة لتقليل. عادةً ما يكون الإعداد المسبق للمصنع قريبًا من الحد الأدنى لنطاق الزنبرك. أعد تثبيت الغطاء وتحقق باستخدام مقياس الضغط. الملف اللولبي لا يغير الضغط المحدد.
س4: ما هو منطق الملف اللولبي؟
معيار:تنشيط الملف اللولبي DE = تنفيس نشطعند الضغط المحدد.الملف اللولبي ENERGIZED = تم تفريغ النظام(P متصل بـ T). تأكد من أن هذا يطابق منطق التحكم الخاص بك قبل توصيل الأسلاك.
س5: ما هي اللوحة الفرعية والموصل الكهربائي المطلوبين؟
اللوحة الفرعية: قياسيةNG20 (آيزو 6264)مع منافذ P وT (G 3/4" BSP أو M27×2 على اللوحة الفرعية)، وأربعة براغي M12 عند ~70–80 نيوتن متر.
كهربائي:EN 175301-803 النموذج A (DIN 43650-A) موصل ثلاثي الأطراف + PE، 24 فولت تيار مستمر. إذا كان القابس مزودًا بمؤشر LED، فلاحظ علامات القطبية (+) / (-).
س6: الأخطاء والأسباب الشائعة؟
ينقر الملف اللولبي لكن النظام لا يفرغ: فتحة الطيار مسدودة، التخزين المؤقت الرئيسي عالق، لا يوجد تيار في الملف (تحقق ~ 18-28 أوم)، التجاوز اليدوي محشور.
لن يصل الضغط إلى القيمة المحددة/يزحف مبكرًا: زنبرك خاطئ (ليس / 350)، فتحة تخميد الطيار مسدودة، مقعد الطيار الملوث، الضغط الخلفي الزائد على شكل حرف T (استنزاف الطيار الداخلي).
ارتفاع درجة حرارة الملف / رائحة محترقة: الجهد الزائد (> 10% أعلى من 24 فولت)، تركيب ملف جهد خاطئ - استبدله فقط بملف G24 ذو السن الرطب الصحيح.
الثرثرة / غير مستقرة: الهواء في النظام، الضغط الخلفي المرتفع على شكل حرف T، مقعد الطيار المهترئ - ينزف الهواء أولاً.
س7: هل يؤثر الضغط الخلفي لمنفذ T على الضغط المحدد؟
نعم — هذا النموذج لديهاستنزاف الطيار الداخلي. يضيف الضغط الخلفي عند T 1:1 إلى نقطة ضبط التنفيس. إذا كان خط الخزان الخاص بك يحتوي على ضغط خلفي مستمر أكبر من 5 بار، ففكر في إصدار DBW…Y (استنزاف تجريبي خارجي لخط الخزان المنفصل).
س 8: توافق السوائل والختم؟
أختام NBR = الزيوت المعدنية (HL/HLP) وHFC (ماء جلايكول). بالنسبة للزيوت القابلة للتحلل الحيوي HEES/HETG أو إستر فوسفات HFD ← حدد متغير ختم FKM (Viton). حافظ على نظافة الزيت وفقًا لرمز ISO 4406 18/16/13 أو أفضل.
