تفاصيل المنتج:
|
| الأعلى. ضغط التشغيل (منفذ P): | 350 بار | الأعلى. معدل التدفق (قماكس): | تقريبا. 250 لتر/دقيقة (حجم 10 سلسلة DB/DBW) |
|---|---|---|---|
| الجهد الملف اللولبي: | 24 فولت تيار مستمر (G24) | نطاق درجة حرارة السائل: | -30 درجة مئوية إلى +80 درجة مئوية (أختام NBR) |
| مادة الجسم: | حديد زهر/فولاذ، مطلي بالزنك | ||
| إبراز: | صمام إفراط هيدروليكي ريكسروث,صمام كهرومغناطيسي ألماني,صمام هيدروليكي DBW10B1-5X |
||
|
المعلمة |
قيمة |
|---|---|
|
رقم الجزء |
R900924381 |
|
نموذج |

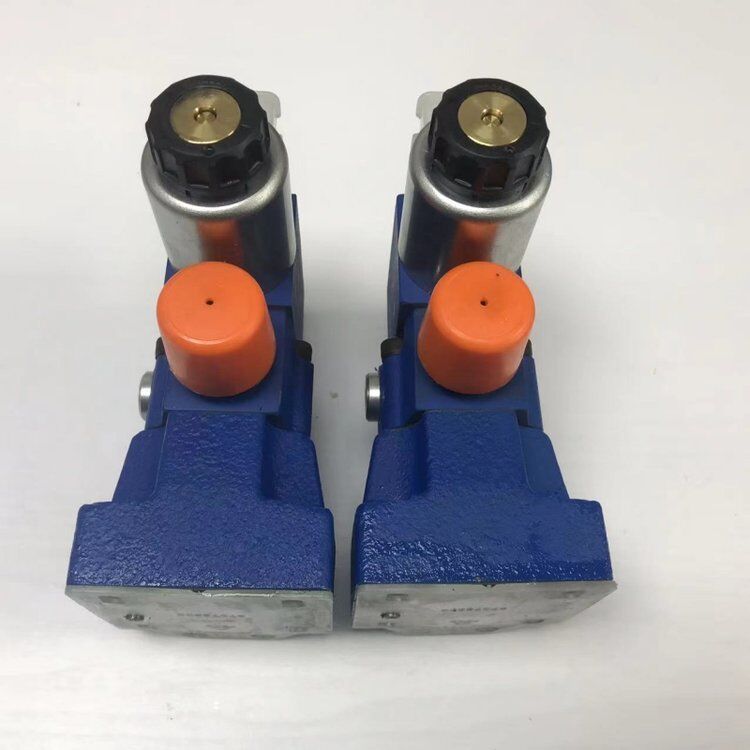

دي بي دبليو 10 - بي 1 - 5 اكس / 350 - 6EG24N9K4 |
|
نوع الصمام |
صمام تخفيف الضغط الذي يعمل بالتشغيل التجريبيمع تفريغ الملف اللولبي المتكامل (سلسلة DBW) |
|
الحجم الاسمي (NG) |
10 — تركيب اللوحة الفرعية وفقًا للمواصفة ISO 6264 / NG10 |
|
وظيفة |
الحد من الضغط عند القيمة المحددة +تفريغ النظام الذي يعمل بالملف اللولبي (تنشيط → P → T مفتوح، النظام بالقرب من 0 بار) |
|
نوع التعديل |
B1 = برغي مجموعة المقبس السداسي مع غطاء واقي (مفتاح ألين قابل للتعديل؛ الإصدار B له فتحة تخميد تجريبية مختلفة عن A1) |
|
سلسلة المكونات |
5X (السلسلة 50-59، قابلة للتبديل الأبعاد) |
|
الأعلى. ضغط تخفيف قابل للتعديل |
350 بار (نطاق الضبط عادة 5–350 بار) |
|
الأعلى. ضغط التشغيل (منفذ P) |
350 بار |
|
الأعلى. معدل التدفق (قماكس) |
تقريبا. 250 لتر/دقيقة (حجم 10 سلسلة DB/DBW) |
|
زيت طيار |
العرض التجريبي الداخلي، والصرف التجريبي الداخلي (DBW القياسي) |
|
نوع الملف اللولبي |
الملف اللولبي DC ذو الدبوس الرطب |
|
الجهد اللولبي |
24 فولت تيار مستمر (G24) |
|
التوصيل الكهربائي |
مقبس التوصيل وفقًا للمعيار EN 175301-803 النموذج A (K4 = قابس التزاوج يُباع بشكل منفصل) |
|
التجاوز اليدوي |
N9 = زر ضغط مخفي يدويا على الملف |
|
مادة الختم |
NBR (قياسي، للزيوت المعدنية HL/HLP، HFC) |
|
السائل الهيدروليكي |
الزيوت المعدنية HL، HLP لكل DIN 51524؛ مركبات الكربون الهيدروفلورية (الماء جلايكول)؛ هلبد، هفلب، هفلبد |
|
نطاق درجة حرارة السوائل |
-30 درجة مئوية إلى +80 درجة مئوية (أختام NBR) |
|
نطاق اللزوجة |
10-800 ملم²/ثانية |
|
الوزن (تقريبا) |
3.2 كجم |
|
مادة الجسم |
الحديد الزهر / الصلب، مطلي بالزنك |
| R900020154 VT3002-1-2X/48F |
| 0811405106 VT-MSPA2-525-1X/V0 |
| 0811405061 VT-VRRA1-537-2X/V0 |
| 0811405063 VT-VRRA1-527-2X/V0/2STV |
| R901057058 VT-VRPA1-150-1X/V0/0 |
| R901439036 VT-MSPA1-2X/F5/000/000 |
| R901439037 VT-MSPA2-2X/A5/000/000 |
| R901439038 VT-MSPA2-2X/F5/000/000 |
| R900579497 VT-5035-1X |
| 0811405140 VT-MACAS-500-1X/V0/I |
| R900217318 VT-SWMAK-1-1X/V0/0 |
| R901049737 VT-VETSY-1-1X/1-2-1-1-0/ |
| 0811405119 VT-VRPA2-527-10/V0/RTP |
| R900214081 VT-VSPA2-50-10/T1 |
| R900952202 VT-VRPA1-50-1X |
| R900703811 VT-DFP-A-2X/G24K0/0/V |
| R900913443 4WRA6W15-2X/G24N9K4/V |
| R900902095 4WRA6W30-2X/G24N9K4/V |
| R900902537 4WRA6W1-30-2X/G24N9K4/V |
| R901015613 4WRAE6E30-2X/G24K31/F1V |
| R900974817 4WRAE6W1-30-2X/G24K31/F1V |
| R901036556 4WRE6V16-2X/G24K4/V-822 |
| R901496427 4WREE6E16-3X/V/24A1 |
| R901496443 4WREE6E16-3X/V/24F1 |
| R901496435 4WREE6E32-3X/V/24F1 |
| R901496448 4WREE6E1-32-3X/V/24F1 |
| R901496437 4WREE6W16-3X/V/24A1 |
| R901523727 4WREE6W16-3X/V/24F1 |
| R901496451 4WREE6W1-16-3X/V/24F1 |
| R901496438 4WREE6W32-3X/V/24F1 |
| R901496432 4WREE6W32-3X/V/24A1 |
| R901496441 4WREE6W1-32-3X/V/24F1 |
| R901517458 4WREE6V1-32-3X/م/24F1 |
| R900954064 4WRA10EA60-2X/G24K4/V |
| R900902097 4WRA10E60-2X/G24N9K4/V |
| R900907650 4WRA10W60-2X/G24N9K4/V |
| R900954083 4WRAE10E60-2X/G24K31/A1V |
| R900965674 4WRAE10E60-2X/G24K31/F1V |
| R900954089 4WRAE10W1-60-2X/G24K31/A1V |
| R900949757 4WRAE10W1-60-2X/G24N9K31/F1V |
| R900927231 4WREE10E50-2X/G24K31/A1V |
| R900927230 4WREE10E75-2X/G24K31/A1V |
| R900949806 4WREE10W50-2X/G24K31/F1V |
| R900927233 4WREE10W75-2X/G24K31/A1V |
| R900948360 4WREE10W75-2X/G24K31/F1V |
| R900962405 4WREE10W1-25-2X/G24K31/F1V |
| R900965185 4WREE10W1-50-2X/G24K31/F1V |
| R900927234 4WREE10W1-75-2X/G24K31/A1V |
| R900976119 4WREE10W1-75-2X/G24K31/F1V |
| R900924607 4WREE10V75-2X/G24K31/A1V |
| R900617269 4WREE10V75-2X/G24K31/F1V |
| R900617676 4WRZE10E85-7X/6EG24N9ETK31/A1D3M |
| R900751838 4WRZE10W6-50-7X/6EG24N9EK31/F1D3M |
| R900765029 4WRZE10W6-85-7X/6EG24N9ETK31/A1D3M |
| R901188943 4WRZE16E-150-7X/6EG24N9EK31/A1D3M |
| R900765378 4WRZE16E1-150-7X/6EG24N9K31/A1M |
| R900753984 4WRZE16E1-150-7X/6EG24N9ETK31/F1M |
| R900953885 4WRZ16W6-150-7X/6EG24N9K4/D3V |
| R900727999 4WRZE16W6-150-7X/6EG24N9ETK31/F1D3M |
| R900700633 4WRZE16W8-150-7X/6EG24N9ETK31/A1D3M |
| R901051825 4WRZE16W8-150-7X/6EG24N9K31/F1D3M |
| R900757605 4WRZE16W8-150-7X/6EG24N9EK31/F1D3M |
| R900721116 4WRZE16W8-150-7X/6EG24N9ETK31/F1D3M |
| R900958570 4WRZ25W6-325-7X/6EG24N9K4/D3M |
| R900244765 4WRZ25W6-325-7X/6EG24N9ETK4/D3M |
| R901072891 4WRZE25W6-325-7X/6EG24N9K31/F1D3M |
س1: ما الفرق بين الإصدارين A1 وB1 (DBW10A1 مقابل DBW10B1)؟
كلاهما عبارة عن صمامات تنفيس تجريبية مثبتة على اللوحة الفرعية مع تفريغ الملف اللولبي وطريقة ضبط متطابقة (مقبس سداسي + غطاء). اليحتوي الإصدار B1 على فتحة تخميد مختلفة في المرحلة التجريبية - يوفر استجابة ديناميكية مختلفة قليلاً (تجاوز الضغط/تسويته) مقابل A1. نطاق الضغط، ومعدل التدفق، والملف اللولبي، والتركيب متطابقان. A1 هو الإعداد الافتراضي للأغراض العامة؛ يتم تحديد B1 عندما يكون ضبط استقرار/تخميد النظام مطلوبًا.
س2: هل هذا يعمل بشكل مباشر أم يتم تشغيله بشكل تجريبي؟
إنه أصمام تنفيس يعمل بشكل تجريبي (على مرحلتين) مع تفريغ الملف اللولبي. تتحكم المرحلة التجريبية في البكرة الرئيسية من أجل تخفيف التدفق العالي المستقر؛ يمكن للملف اللولبي المدمج أن يأمر الصمام بتفريغ ضغط النظام إلى الخزان.
س 3: كيف يمكنني ضبط ضغط التنفيس؟
بعد خفض ضغط النظام، قم بإزالة الغطاء الواقي، وأدر البرغي باستخدام مفتاح Allen —في اتجاه عقارب الساعة لزيادة، عكس اتجاه عقارب الساعة لتقليل. عادةً ما يكون الإعداد المسبق للمصنع قريبًا من الحد الأدنى لنطاق الزنبرك. أعد تثبيت الغطاء وتحقق باستخدام مقياس الضغط. الملف اللولبي لا يغير الضغط المحدد.
س4: ما هو منطق الملف اللولبي؟
معيار:تنشيط الملف اللولبي DE = تنفيس نشطعند الضغط المحدد.الملف اللولبي ENERGIZED = تم تفريغ النظام (P متصل بـ T، بالقرب من ضغط الخزان). تأكد من أن هذا يطابق منطق التحكم الخاص بك قبل توصيل الأسلاك.
س5: ما هي اللوحة الفرعية والموصل الكهربائي المطلوبين؟
اللوحة الفرعية: قياسيةNG10 (آيزو 6264)مع منافذ P وT (G 1/2" أو M18×1.5 على اللوحة الفرعية)، وأربعة براغي M10 عند ~35–40 نيوتن متر.
كهربائي:EN 175301-803 النموذج A (DIN 43650-A) موصل ثلاثي الأطراف + PE، 24 فولت تيار مستمر. إذا كان القابس مزودًا بمؤشر LED، فلاحظ علامات القطبية (+) / (-).
س6: الأخطاء والأسباب الشائعة؟
ينقر الملف اللولبي لكن النظام لا يفرغ: فتحة الطيار مسدودة، التخزين المؤقت الرئيسي عالق، لا يوجد تيار في الملف (تحقق ~ 18-28 أوم)، التجاوز اليدوي محشور.
لن يصل الضغط إلى القيمة المحددة/يزحف مبكرًا: زنبرك خاطئ (ليس / 350)، فتحة تخميد الطيار مسدودة، مقعد الطيار الملوث، الضغط الخلفي الزائد على شكل حرف T (استنزاف الطيار الداخلي).
ارتفاع درجة حرارة الملف / رائحة محترقة:الجهد الزائد (> 10% أعلى من 24 فولت)، أو تركيب ملف جهد خاطئ، أو تلف ميكانيكي - استبدل فقط بملف G24 ذو الدبوس الرطب الصحيح.
الثرثرة / غير مستقرة: الهواء في النظام، الضغط الخلفي المرتفع على شكل حرف T، مقعد الطيار المهترئ - ينزف الهواء أولاً.
س7: هل يؤثر الضغط الخلفي لمنفذ T على الضغط المحدد؟
نعم — هذا النموذج لديهاستنزاف الطيار الداخلي. يضيف الضغط الخلفي عند T 1:1 إلى نقطة ضبط التنفيس. إذا كان خط الخزان الخاص بك يحتوي على ضغط خلفي مستمر أكبر من 5 بار، ففكر في إصدار DBW…Y (استنزاف تجريبي خارجي لخط الخزان المنفصل).
س 8: توافق السوائل والختم؟
أختام NBR = الزيوت المعدنية (HL/HLP) وHFC (ماء جلايكول). بالنسبة للزيوت القابلة للتحلل الحيوي HEES/HETG أو إستر فوسفات HFD ← حدد متغير ختم FKM (Viton). حافظ على نظافة الزيت وفقًا لرمز ISO 4406 18/16/13 أو أفضل.
