تفاصيل المنتج:
|
| الجهد الملف اللولبي: | 24 فولت تيار مستمر (G24) | نوع الملف اللولبي: | الملف اللولبي DC ذو الدبوس الرطب |
|---|---|---|---|
| الأعلى. معدل التدفق (قماكس): | تقريبا. 250 لتر/دقيقة (حجم 10 سلسلة DB/DBW) | الأعلى. ضغط التشغيل (منفذ P): | 350 بار |
| نطاق اللزوجة: | 10-800 ملم²/ثانية | ||

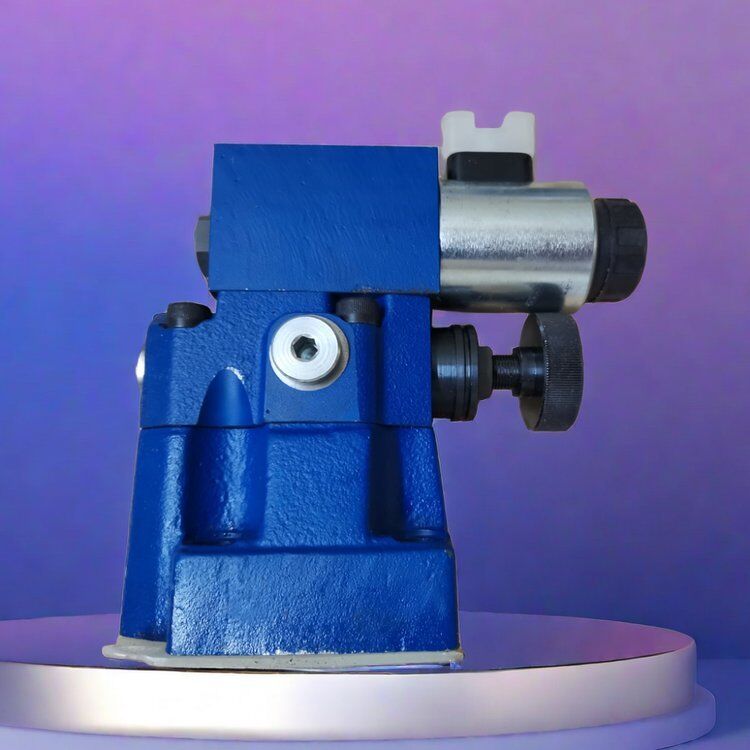

| إبراز: | ريكسروث صمام الإغاثة الكهرومغناطيسي,DBW10B1-5X صمام هيدروليكي,ريكسروث ألمانيا صمام الإغاثة |
||
|
المعلمة |
قيمة |
|---|---|
|
رقم الجزء |
R900920863 |
|
نموذج |
دي بي دبليو 10 - بي 1 - 5 اكس / 315 - 6EG24N9K4 |
|
نوع الصمام |
صمام تخفيف الضغط الذي يعمل بالتشغيل التجريبيمع تفريغ الملف اللولبي المتكامل (سلسلة DBW) |
|
الحجم الاسمي (NG) |
10 — تركيب اللوحة الفرعية وفقًا للمواصفة ISO 6264 / NG10 |
|
وظيفة |
الحد من الضغط عند القيمة المحددة +تفريغ النظام الذي يعمل بالملف اللولبي (تنشيط → P → T مفتوح، النظام بالقرب من 0 بار) |
|
نوع التعديل |
B1 = برغي مجموعة المقبس السداسي مع غطاء واقي (مفتاح ألين قابل للتعديل؛ الإصدار B له فتحة تخميد تجريبية مختلفة مقارنة بالإصدار A) |
|
سلسلة المكونات |
5X (السلسلة 50-59، قابلة للتبديل الأبعاد) |
|
الأعلى. ضغط تخفيف قابل للتعديل |
315 بار (نطاق الضبط عادةً 4–315 بار) |
|
الأعلى. ضغط التشغيل (منفذ P) |
350 بار |
|
الأعلى. معدل التدفق (قماكس) |
تقريبا. 250 لتر/دقيقة (حجم 10 سلسلة DB/DBW) |
|
زيت طيار |
العرض التجريبي الداخلي، والصرف التجريبي الداخلي (DBW القياسي) |
|
نوع الملف اللولبي |
الملف اللولبي DC ذو الدبوس الرطب |
|
الجهد اللولبي |
24 فولت تيار مستمر (G24) |
|
التوصيل الكهربائي |
مقبس التوصيل وفقًا للمعيار EN 175301-803 النموذج A (K4 = قابس التزاوج يُباع بشكل منفصل) |
|
التجاوز اليدوي |
N9 = زر ضغط مخفي يدويا على الملف |
|
مادة الختم |
NBR (قياسي، للزيوت المعدنية HL/HLP، HFC) |
|
السائل الهيدروليكي |
الزيوت المعدنية HL، HLP لكل DIN 51524؛ مركبات الكربون الهيدروفلورية (الماء جلايكول)؛ هلبد، هفلب، هفلبد |
|
نطاق درجة حرارة السوائل |
-30 درجة مئوية إلى +80 درجة مئوية (أختام NBR) |
|
نطاق اللزوجة |
10-800 ملم²/ثانية |
|
الوزن (تقريبا) |
3.17 كجم |
|
مادة الجسم |
حديد زهر/فولاذ، مطلي بالزنك |
| R900919859 DBW10A2-5X/350-6EG24N9K4V |
| R900579624 DBW10A2-5X/350-6EW230N9K4 |
| R901107522 DBW10A2-5X/350-6SMG24N9K4 |
| R901009118 DBW10A2-5X/350S6EG24N9K4R12 |
| R900948504 DBW10A2-5X/350YS6EG24N9K4R12 |
| R900245951 DBW10A3-5X/50-6EG24N9K4 |
| R900739262 DBW10A3-5X/50Y6EG24N9K4 |
| R901017441 DBW10A3-5X/100-6EG24N9K4 |
| R901095290 DBW10A3-5X/100X6EG24N9K4 |
| R900930083 DBW10A3-5X/200-6EG24N9K4 |
| R900940523 DBW10A3-5X/200S6EG24N9K4R12 |
| R901243807 DBW10A3-5X/200YS6EG24N9K4R12 |
| R900721639 DBW10A3-5X/315-6EG24K4 |
| R900915418 DBW10A3-5X/315-6EG24N9K4 |
| R901141175 DBW10A3-5X/315S6EG24N9K4R12 |
| R900975904 DBW10A3-5X/315XU6EG24N9K4 |
| R900942035 DBW10A3-5X/315XY6EG24N9K4 |
| R900947662 DBW10A3-5X/350-6EG24N9K4V |
| R901106123 DBW10A3-5X/350S6EG24N9K4R12 |
| R900948529 DBW10A7-5X/200-6EG24N9K4 |
| R901114553 DBW10A7-5X/200-6EW230N9K4 |
| R900949033 DBW10A7-5X/315-6EG24N9K4 |
| R900730625 DBW10A7-5X/315U6EG24N9K4 |
| R901140508 DBW10A7-5X/350S6EW230N9K4R12 |
| R901097119 DBW10B1-5X/50-6EG24N9K4 |
| R901043277 DBW10B1-5X/50S6EG24N9K4R12 |
| R900921225 DBW10B1-5X/100-6EG24N9K4 |
| R900781132 DBW10B1-5X/100-6EG24N9K4V |
| R900941064 DBW10B1-5X/100-6EW230N9K4 |
| R901112203 DBW10B1-5X/100S6EG24NK4R12 |
| R901036297 DBW10B1-5X/100S6EG24N9K4R12 |
| R900972323 DBW10B1-5X/100U6EW230N9K4 |
| R900966954 DBW10B1-5X/100Y6EG24N9K4 |
| R900701465 DBW10B1-5X/100YS6EG24N9K4R12 |
| R900966614 DBW10B1-5X/100YU6EG24K4 |
| R900729007 DBW10B1-5X/100YU6EG24N9K4 |
| R900923103 DBW10B1-5X/200-6EG24N9K4 |
| R901013235 DBW10B1-5X/200-6EG24N9K4V |
| R900948224 DBW10B1-5X/200-6EW230N9K4 |
| R901192093 DBW10B1-5X/200-6EW230N9K4V |
س1: ما الفرق بين الإصدارين A1 وB1 (DBW10A1 مقابل DBW10B1)؟
كلاهما عبارة عن صمامات تنفيس تجريبية مثبتة على اللوحة الفرعية مع تفريغ الملف اللولبي وطريقة ضبط متطابقة (مقبس سداسي + غطاء). اليحتوي الإصدار B1 على فتحة تخميد مختلفة في المرحلة التجريبية - يوفر استجابة ديناميكية مختلفة قليلاً (تجاوز الضغط/تسويته) مقابل A1. نطاق الضغط، ومعدل التدفق، والملف اللولبي، والتركيب متطابقان. A1 هو الإعداد الافتراضي للأغراض العامة؛ يتم تحديد B1 عندما يكون ضبط استقرار/تخميد النظام مطلوبًا.
س2: هل هذا يعمل بشكل مباشر أم يتم تشغيله بشكل تجريبي؟
إنه أصمام تنفيس يعمل بشكل تجريبي (على مرحلتين) مع تفريغ الملف اللولبي. تتحكم المرحلة التجريبية في البكرة الرئيسية من أجل تخفيف التدفق العالي المستقر؛ يمكن للملف اللولبي المدمج أن يأمر الصمام بتفريغ ضغط النظام إلى الخزان.
س 3: كيف يمكنني ضبط ضغط التنفيس؟
بعد خفض ضغط النظام، قم بإزالة الغطاء الواقي، وأدر البرغي باستخدام مفتاح Allen —في اتجاه عقارب الساعة لزيادة، عكس اتجاه عقارب الساعة لتقليل. عادةً ما يكون الإعداد المسبق للمصنع قريبًا من الحد الأدنى لنطاق الزنبرك. أعد تثبيت الغطاء وتحقق باستخدام مقياس الضغط. الملف اللولبي لا يغير الضغط المحدد.
س4: ما هو منطق الملف اللولبي؟
معيار:تنشيط الملف اللولبي DE = تنفيس نشطعند الضغط المحدد.الملف اللولبي ENERGIZED = تم تفريغ النظام (P متصل بـ T، بالقرب من ضغط الخزان). تأكد من أن هذا يطابق منطق التحكم الخاص بك قبل توصيل الأسلاك.
س5: ما هي اللوحة الفرعية والموصل الكهربائي المطلوبين؟
اللوحة الفرعية: قياسيةNG10 (آيزو 6264)مع منافذ P وT (G 1/2" أو M18×1.5 على اللوحة الفرعية)، وأربعة براغي M10 عند ~35–40 نيوتن متر.
كهربائي:EN 175301-803 النموذج A (DIN 43650-A) موصل ثلاثي الأطراف + PE، 24 فولت تيار مستمر. إذا كان القابس مزودًا بمؤشر LED، فلاحظ علامات القطبية (+) / (-).
س6: الأخطاء والأسباب الشائعة؟
ينقر الملف اللولبي لكن النظام لا يفرغ: فتحة الطيار مسدودة، التخزين المؤقت الرئيسي عالق، لا يوجد تيار في الملف (تحقق ~ 18-28 أوم)، التجاوز اليدوي محشور.
لن يصل الضغط إلى القيمة المحددة/يزحف مبكرًا: زنبرك خاطئ (ليس / 315)، فتحة تخميد الطيار مسدودة، مقعد الطيار الملوث، الضغط الخلفي الزائد على شكل حرف T (استنزاف الطيار الداخلي).
ارتفاع درجة حرارة الملف / رائحة محترقة:الجهد الزائد (> 10% أعلى من 24 فولت)، أو تركيب ملف جهد خاطئ، أو تلف ميكانيكي - استبدل فقط بملف G24 ذو الدبوس الرطب الصحيح.
الثرثرة / غير مستقرة: الهواء في النظام، الضغط الخلفي المرتفع على شكل حرف T، مقعد الطيار المهترئ - ينزف الهواء أولاً.
س7: هل يؤثر الضغط الخلفي لمنفذ T على الضغط المحدد؟
نعم — هذا النموذج لديهاستنزاف الطيار الداخلي. يضيف الضغط الخلفي عند T 1:1 إلى نقطة ضبط التنفيس. إذا كان خط الخزان الخاص بك يحتوي على ضغط خلفي مستمر أكبر من 5 بار، ففكر في إصدار DBW…Y (استنزاف تجريبي خارجي لخط الخزان المنفصل).
س 8: توافق السوائل والختم؟
أختام NBR = الزيوت المعدنية (HL/HLP) وHFC (ماء جلايكول). بالنسبة للزيوت القابلة للتحلل الحيوي HEES/HETG أو إستر فوسفات HFD ← حدد متغير ختم FKM (Viton). حافظ على نظافة الزيت وفقًا لرمز ISO 4406 18/16/13 أو أفضل.
