تفاصيل المنتج:
|

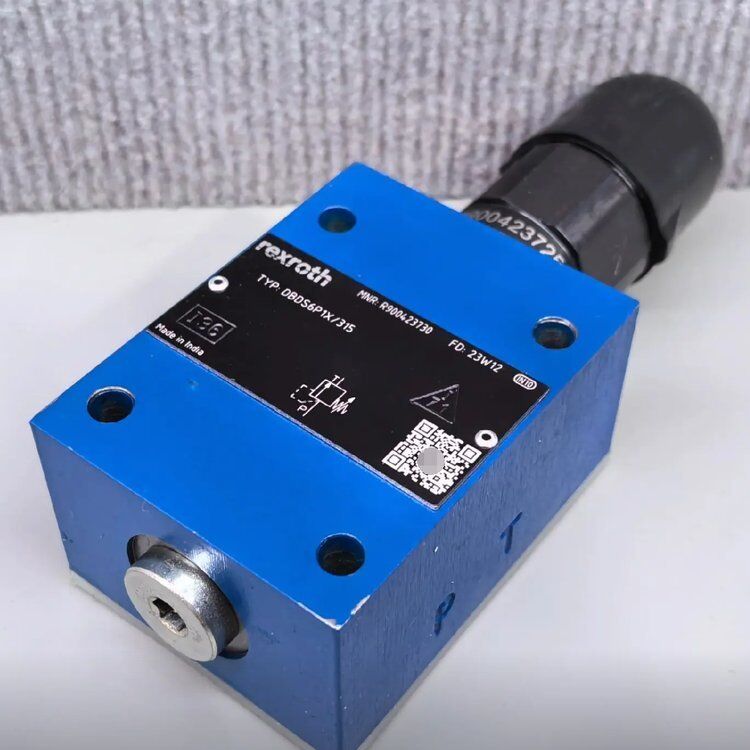

| رقم الجزء: | R900423720 | نموذج: | دي بي دي اس 6 جي 1 اكس / 315 |
|---|---|---|---|
| نوع الصمام: | صمام تخفيف الضغط من نوع المقعد ذو الفعل المباشر (سلسلة DBD) | الحجم الاسمي (NG): | 6 |
| الأعلى. ضغط تخفيف قابل للتعديل: | 315 بار (31.5 MPa) | ||
| إبراز: | صمام تجاوز ريكسروث DBDS6G1X,صمام هيدروليكي ريكسروث مع الضمان,صمام تجاوز DBDS6G1X 315 بار |
||
|
المعلم |
القيمة |
|---|---|
|
رقم الجزء |
R900423720 |
|
النموذج |
DBDS 6 G1X / 315 |
|
نوع الصمام |
صمام تخفيف الضغط من نوع المقعد (سلسلة DBD) |
|
الحجم الاسمي (NG) |
6 |
|
نوع الاتصال |
خرطوشة ملفوفة / ملفوفة للكتلة الكتلة (G = für Gewindeverbindung / اتصال ملفوف ، خيط الأنابيب G 1/4 " ISO 228-1 على التجويف) |
|
نوع التعديل |
المسامير المكونة من أدوات 6 أقطاب مع غطاء وقائي (ما يعادل P1 ، قابلة للتعديل بواسطة مفتاح ألين) ، سلسلة المكونات 1X |
|
ضغط الإغاثة القابل للتعديل |
315 بار (31.5 MPa) |
|
ضغط التشغيل القصوى (P-port) |
630 بار |
|
معدل التدفق (Qmax) |
حوالي 50 لتر/دقيقة (بالنسبة للحجم 6 DBD) |
|
عدد الموانئ |
2 (P → T) |
|
مادة الختم |
NBR (المعيار، تم حذف الرمز = NBR) |
|
السائل الهيدروليكي |
زيت معدني HL، HLP حسب DIN 51524؛ HFC (غليكول الماء) ؛ HLPD، HVLP، HVLPD |
|
نطاق درجة حرارة السائل |
-30 درجة مئوية إلى +80 درجة مئوية (أختام NBR) |
|
نطاق اللزوجة |
10 800 ملم2/ثانية |
|
الوزن (حوالي) |
1.56 كجم |
|
مادة الجسم |
الفولاذ المصفوف بالزنك |
| R900438939 DBDS6K1X/400V |
| R900769564 DBDS6K1X/190E |
| R900769414 DBDS10K1X/160E |
| R900424149 DBDS10K1X/200 |
| R900424183 DBDH10K1X/315 |
| R900424152 DBDS10K1X/400 |
| R900424269 DBDS20K1X/200 |
| R900424286 DBDS30K1X/200 |
| 0811109135 ZDBY6DA2-1X/80V/60 |
| R900409844 ZDB6VP2-4X/200V |
| R900409898 ZDB6VP2-4X/315V |
| R900426329 ZDB6VA2-4X/200 |
| R900411314 Z2DB6VD2-4X/200V |
| R900409955 ZDB10VA2-4X/315V |
| R900409958 ZDB10VP2-4X/315V |
| R900411358 Z2DB10VD2-4X/200V |
| R900505052 DB10-1-5X/200 |
| R900598998 DB10-1-5X/315 |
| R900590334 DB10-2-5X/315 |
| R900502117 DB20-1-5X/200 |
| R900587346 DB20-1-5X/315 |
| R983037993 DBDH10G1X/315 |
| R900425660 DBDS10P1X/400 |
| R900424277 DBDS20P1X/200 |
| R900424279 DBDS20P1X/400 |
| R900923103 DBW10B1-5X/200-6EG24N9K4 |
| R900912910 DBW10B2-5X/200-6EG24N9K4 |
| R900920863 DBW10B1-5X/315-6EG24N9K4 |
| R900906285 DBW10B2-5X/315-6EG24N9K4 |
| R901216280 DAW30B2-5X/200-FS6EG24N9K4 |
| R900479509 DR6DP1-5X/25YM |
| R900450964 DR6DP2-5X/75YM |
| R901418087 Z3DR6VP3-1X/315V |
| R900431172 ZDR6DB2-4X/150YM |
| R900483785 ZDR6DP2-4X/25YM |
| R900483786 ZDR6DP2-4X/75YM |
| R900483787 ZDR6DP2-4X/150YM |
| R900410884 ZDR10DA2-5X/150Y |
| R900410875 ZDR10DP2-5X/75YM |
| R900410880 ZDR10DP2-5X/150YM |
| R900410876 ZDR10DP2-5X/210YM |
| R900408340 ZDR10DB2-5X/150YM |
| R900962883 DR10-4-5X/100YM |
| R900598358 DR10-5-5X/200YM |
| R900597132 DR10-5-5X/315YM |
| R900500255 DR20-4-5X/200YM |
| R900417545 DR20G5-4X/100YM |
| R900597283 DR20-5-5X/100YM |
| R900597233 DR20-5-5X/200YM |
| R900596339 DR30-5-5X/100Y |
| R900597158 DR30-5-5X/200YM |
| R900596814 DR30-5-5X/315YM |
| R900323180 ZDR6DPO-4X/40YMW80 |
| R900481621 Z2FS6-2-4X/1Q |
| R900564522 Z2SFK10-2-1X/2QV |
| R900517812 Z2FS10-5-3X/V |
| R900459203 Z2FS16-8-3X/S |
السؤال 1: هل DBDS6G1X/315 تعمل بالطيار أم تعمل مباشرة؟
انهاصمام مقعد يعمل بشكل مباشر (سلسلة DBD)تفتح الكرة / الدمية على الفور عندما يتجاوز ضغط النظام تحميل الربيع المسبق
س2: ما معنى "G1X / 315" في النموذج؟
G= مصممة لتركيب غطاء محفوف بالخيوط/المسمار في كتلة متعددة مع تجويف محفوف بالخيوط G 1/4 ".
1X= مؤشر سلسلة المكونات (يمكن استبدالها من حيث الأبعاد داخل سلسلة 1X).
/315= مرحلة ضغط الربيع يبلغ الحد الأقصى للضغط القابل للتعديل 315 بار.
س3: كيف أضع هذا الصمام؟
صمام المسامير فيتجويف الكتل المتعددةمع G 1/4 " ISO 228-1 منفذ متداخل. تأكد من أن منفذ P في الكتلة يتماشى مع ضغط النظام وتوصيل منفذ T إلى الخزان.استخدم الختم المناسب (حلقة O على كتف الخرطوشة أو الختم الخيط على الجزء الخيط حسب رسم التجويف)عزم الدوران عادة ما يكون حوالي 45-50 N · m ◄ الرجوع إلى رسم ريكسروث الرسمي للتركيب لغرفة محددة.
س4: كيف يمكنني ضبط ضغط الإغاثة؟
مع الضغط على النظام، وإزالة الغطاء الوقائي، وتحويل المربع الداخلي مع مفتاح ألينفي اتجاه عقارب الساعة لزيادة، في الاتجاه المعاكس للساعة لتقليل. إعادة تثبيت الغطاء بعد الإعداد والتحقق من ذلك مع مقياس ضغط في منفذ P. المعدات المسبقة المصنعة عادة ما تكون بالقرب من الحد الأدنى من نطاق الربيع؛ دائما إعادة تعيين في الموقع.
السؤال 5: هل يؤثر ضغط منفذ T على الضغط المحدد؟
الضغط العكسي في جانب الخزان يضيف 1: 1 إلى الضغط التشقق / الإغاثة لأن غرفة الربيع تستنزف داخليا إلى T.الحفاظ على T-خط الضغط العكسي الحد الأدنى أو طرحه من نقطة الإعداد المطلوبة الخاصة بك أثناء ضبط.
السؤال 6: ماذا لو لم يصل الصمام إلى الضغط المحدد أو الصراخ؟
ضغط منخفض/بدون ضغط:الصف الخاطئ للربع، ارتفاع ضغط T العكسي، أو زيت ملوث بشدة يسبب لصق الدمية.
شيتات / ضوضاء:الهواء في النظام، تدفق مفرط يتجاوز Qmax للقياس 6، أو الرنين عن بعد في الأنابيب، يخرج الهواء من النظام ويؤكد تدفق ≤50 لتر/دقيقة.
تسرب في وضعية مغلقة:سطح المقعد المتضرر أو زيت ملوث عالق في المقعد نظف أو استبدل الخرطوشة.
السؤال 7: هل يمكن استخدامه مع سائل قابل للتحلل الحيوي أو السائل المعتمد على الماء؟
تمت الموافقة على أغطية NBR القياسية لـ HFCs (غليكول المياه) ، أو للزيوت الحيوية القابلة للتحلل HEES / HETG أو HFD (إستر الفوسفات)مطلوبات FKM (فيتون) التغليف .
