تفاصيل المنتج:
|
| الوزن تقريبا.): | 1.22 كجم | نطاق اللزوجة: | 10-800 ملم²/ثانية |
|---|---|---|---|
| نطاق درجة حرارة السائل: | -30 درجة مئوية إلى +80 درجة مئوية (أختام NBR) | الأعلى. ضغط التشغيل: | 315 بار (المنفذان A وB) |
| الأعلى. تدفق قابل للتعديل: | 3 لتر/دقيقة (القياس الدقيق - نطاق Q عادة 0.05-3 لتر/دقيقة) |
|
المعلم |
القيمة |
|---|---|
|

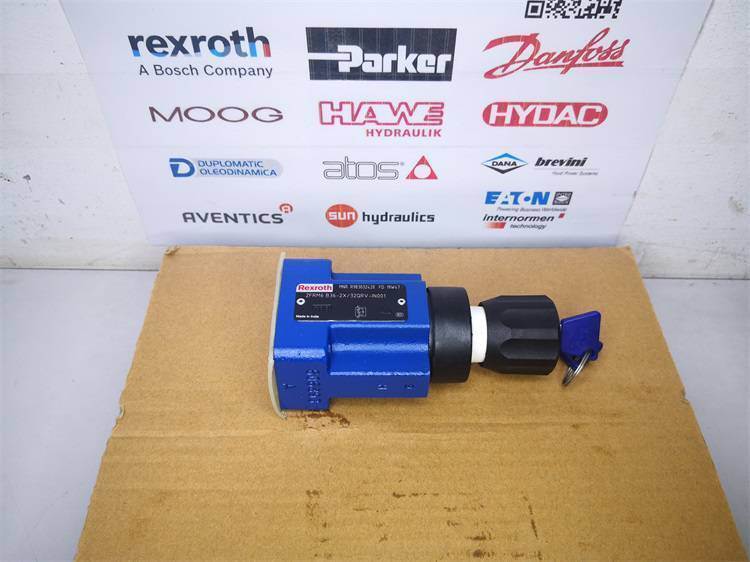

رقم الجزء الكامل |
R983032410(IN001 = إضافة التفتيش الفردي) |
|
النموذج الأساسي |
2FRM 6 -B36- 2X / 3QRV |
|
نوع الصمام |
صمام الوقاية للضغط ذو الاتجاهينمع مكافئ للضغط(تحكم في التدفقات |
|
الحجم الاسمي (NG) |
6 ′′ صلابة ساندويتش حسب معيار ISO 6263 / NG6 (نموذج DIN 24340 C) |
|
الوظيفة |
فتحة قابلة للتعديل + بكرة مكافأة الضغط → تدفق ثابتA→Bالتدفق العكسي الحرB→Aعن طريق صمام الانسداد |
|
نوع التعديل |
B36 = مقبض دوار مع مقياس ومجموعة من المسامير (يمكن ضبطها يدويًا) |
|
سلسلة المكونات |
2X (سلسلة 20+، قابلة للتبادل من حيث الأبعاد) |
|
الحد الأقصى للجريان القابل للتعديل |
3 لتر/دقيقة(قياس دقيق نطاق Q عادةً 0.053 لتر/دقيقة) |
|
ضغط التشغيل |
315 بار (الموانئ A و B) |
|
ضغط التشقق (التحقق العكسي) |
حوالي 0.5 بار (العودة المجانية القياسية) |
|
نمط التثبيت |
NG6 ساندويتش (4 × M5 المسامير) ، بين الصمام الاتجاهية واللوحة الفرعية |
|
مادة الختم |
NBR (المعيار، الرمز V ?? للزيت المعدني HL/HLP، HFC) |
|
السائل الهيدروليكي |
زيت معدني HL، HLP حسب DIN 51524؛ HFC (غليكول الماء) ؛ HLPD، HVLP، HVLPD |
|
نطاق درجة حرارة السائل |
-30 درجة مئوية إلى +80 درجة مئوية (أختام NBR) |
|
نطاق اللزوجة |
10×800 ملم2/ثانية |
|
الوزن (حوالي) |
1.22 كجم |
|
مادة الجسم |
الفولاذ / الصلب ، مطلية بالزنك |
| R900205528 2FRM6B76-33/6QRV |
| R900205576 2FRM6A36-30/0.6QRV |
| R900205577 2FRM6B36-30/0.2QMV |
| R900205578 2FRM6B36-33/0.6QMV |
| R900205580 2FRM6B36-30/0.2QRV |
| R900208589 2FRM6A76-33/16QRV |
| R900209088 2FRM6B76-30/3QMV |
| R900209842 2FRM6A36-30/25QRV |
| R900209925 2FRM6A76-30/10QMV |
| R900209926 2FRM6A76-31/3QMV |
| R900209927 2FRM6B76-31/10QRV |
| R900210351 2FRM6A36-31/10QRV |
| R900210352 2FRM6A76-31/25QRV |
| R900210353 2FRM6A36-30/32QRV |
| R900210721 2FRM6A36-3X/3QMV |
| R900210722 2FRM6A36-3X/6QMV |
| R900210838 2FRM6B36-3X/10QJMV |
| R900210900 2FRM6B76-3X/1.5QMV |
| R900211134 2FRM6A363X/10QMV |
| R900211379 2FRM6B76-3X/1.5QRV |
| R900211380 2FRM6B36-3X/0.6QRV |
| R900211776 2FRM6B76-30/3QRV |
| R900211840 2FRM6A36-30/16QRV |
| R900211948 2FRM6B36-30/1.5QJRV |
| R900211949 2FRM6B36-30/32QJRV |
| R900212040 2FRM6B36-30/16QJRV |
| R900212069 2FRM6B36-3X/0.6QJRV |
| R900212323 2FRM6A76-30/10QRV |
| R900212586 2FRM6A36-3X/25QMV |
| R900212813 2FRM6B76-30/0.6QMV |
| R900212869 2FRM6A76-3X/32QRV |
| R900212928 2FRM6SB36-3X/1.5QRV |
| R900212935 2FRM6A76-33/0.6QMV |
| R900213151 2FRM6B76-33/0.6QRV |
| R900213296 2FRM6A76-30/0.2QMV |
| R900213378 2FRM6A76-33/1.5QRV |
| R900214482 2FRM6B76-3X/0.2QRV |
| R900214778 2FRM6A76-30/1.5QMV |
| R900214886 2FRM6A76-3X/6QRV |
| R900216502 2FRM6SB36-30/10QRV |
| R900216559 2FRM6A76-30/16QMV |
| R900216628 2FRM6A36-30/1.5QMV |
| R900217537 2FRM6A76-30/32QMV |
| R900217646 2FRM6A76-30/0.6QRV |
| R900217917 2FRM6A76-30/6QMV |
| R900218302 2FRM6B36-3X/6QJRV |
| R900218309 2FRM6B76-33/0.2QMV |
| R900218348 2FRM6A36-30/16QMV |
| R900219518 2FRM6B36-30/10QJRV |
الأسئلة الشائعة (FAQ)
السؤال 1: هل هذا صمام مضخة / إبرة بسيط؟
لا، صمام إبرة بسيط يسمح بتغيير التدفق مع فرق الضغط2FRM تعوض عن الضغط الدوال المكافئ المدمج يحافظتدفق ثابت بشكل أساسيعلى الرغم من التغيرات في الحمل أو ضغط الإمداد (على أن يكون ≥ ~ 15 بار ΔP عبر المكافئ).
س2: ما معنى "B36 / 3QRV" ؟
B36= NG6 ساندويتش، مقبض متعرج دوار مع مقياس (0 ′′ مرجع أقصى) + عداد المسامير القفل ′′ قابل للتعديل يدويا.
/3= الحد الأقصى للتدفق القابل للتعديل =3 لتر/دقيقة(إصدار القياس الدقيق ؛ متوفر أيضًا: /6 ، /10 ، /16 ، /25 ، /32).
ق= يتم التحكم في التدفق في اتجاه A→B.
R= التدفق العكسي الحر B→A عن طريق صمام الانسداد.
V= أغلفة NBR (القياسية).
السؤال الثالث: كيف أضع التدفق؟
إفسح قفل المسامير، وتحويلمقبض مقبض في اتجاه عقارب الساعة لزيادة التدفق، في اتجاه عقارب الساعة للحد من. يحتوي المقبض على مقياس نسبي. استخدم عداد تدفق للتعايش مع L / min الفعلي. أعد تشديد المسامير القفل بعد ضبط.
س4: كيف يتم تركيبها؟
كـصمام ساندويتشبين صمام التحكم الاتجاهي واللوحة الفرعية NG6، نفس نمط المسامير مثل ZDR / Z2FS السندويشات (4 × M5). لاحظ السهم على جسم الصمام A→B = التدفق المسيطر/المقياس، B→A = العودة الحرة.
السؤال 5: هل يعمل في كلا الاتجاهين؟
لاواحد من الاتجاهات هو تدفق مقياس معالجة الضغط (A → B) ، والاتجاه المعاكس (B → A) هو العودة الحرة من خلال صمام الانسداد(لا يوجد نظام تحكم في تدفق، انخفاض ضغط الحد الأدنى ~ 0.5 بار). لاستخدام ضمام 2FRM لتحكم تدفق ثنائي الاتجاه.
س6: ما هو الحد الأدنى لضغط الضغط؟
مكافئ الضغط يحتاج عادةالحد الأدنى ~ 15 بار ضغط تفاضلي عبر المكافئلتنظيمها بشكل صحيح. يجب أن يتجاوز ضغط الإمداد أعلى ضغط الحمل + ~ 15 ‰ 20 بار + خسائر الخط.
السؤال 7: أخطاء وأسباب شائعة؟
التدفق يختلف مع ضغط الحمل:رزمة المكافئ (التلوث) ✓ فحص تصفية الزيت (ISO 4406 18/16/13 أو أفضل) ؛ أو ΔP غير كافية عبر المكافئ.
لا تدفق / منخفض جدا عند أقصى مقبض:صمام مثبت إلى الوراء، أو مكافأة / ركل عالقة.
لا يمكن الوصول إلى التدفق المحدد / غير مستقر:فتحة مسدودة جزئياً (حاسمة عند تدفقات منخفضة التصفية الدقيقة ضرورية) ، ويسكوسية عالية للبدء البارد.
الحرارة المفرطة:عادي لمراقبة التدفق P_drop × Q = الحرارة ؛ تأكد من أن ضغط الإمداد ليس مرتفعًا بشكل غير ضروري.
س8: التوافق بين السائل والختم؟
أغطية NBR = زيت معدني (HL / HLP) و HFC (الجلول المائي). بالنسبة للزيوت HEES / HETG القابلة للتحلل البيولوجي أو إستر الفوسفات HFD → حدد متغير FKM (Viton)
