تفاصيل المنتج:
|
| الوزن تقريبا.): | 3.18 كجم | نطاق اللزوجة: | 10-800 ملم²/ثانية |
|---|---|---|---|
| الجهد الملف اللولبي: | 24 فولت تيار مستمر (G24) | سلسلة المكونات: | 5X (السلسلة 50-59، قابلة للتبديل الأبعاد) |
| الأعلى. ضغط تخفيف قابل للتعديل: | 315 بار (نطاق الضبط عادةً 4–315 بار) | ||
| إبراز: | صمام ريكسروث الكهرومغناطيسي,صمام هيدروليك DBW10A2-5X,صمام ريكسروث مع الضمان |
||
|
المعلمة |
قيمة |
|---|---|
|
رقم الجزء |
R900926054 |
|
نموذج |

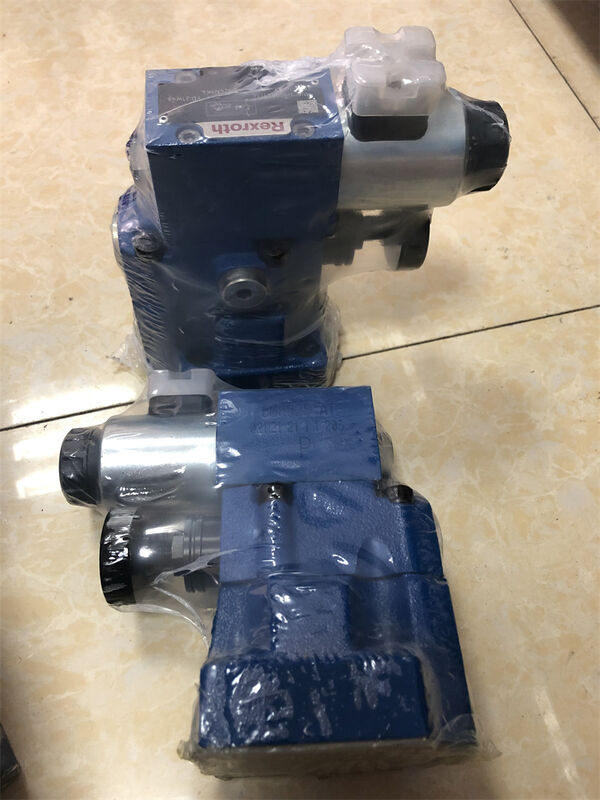

دي بي دبليو 10 - A2 - 5X / 315 - 6EG24N9K4 |
|
نوع الصمام |
صمام تخفيف الضغط الذي يعمل بالتشغيل التجريبيمع تفريغ الملف اللولبي المتكامل (سلسلة DBW) |
|
الحجم الاسمي (NG) |
10 - تركيب اللوحة الفرعية وفقًا للمواصفة ISO 6264 / NG10 |
|
وظيفة |
الحد من الضغط عند القيمة المحددة +تفريغ النظام الذي يعمل بالملف اللولبي (تنشيط → P → T مفتوح، النظام بالقرب من 0 بار) |
|
نوع التعديل |
A2 = مقبض يد دوار بغطاء واقي (قابل للتعديل يدويًا، لا حاجة لأي أداة) |
|
سلسلة المكونات |
5X (السلسلة 50-59، قابلة للتبديل الأبعاد) |
|
الأعلى. ضغط تخفيف قابل للتعديل |
315 بار (نطاق الضبط عادةً 4–315 بار) |
|
الأعلى. ضغط التشغيل (منفذ P) |
350 بار |
|
الأعلى. معدل التدفق (قماكس) |
تقريبا. 250 لتر/دقيقة (حجم 10 سلسلة DB/DBW) |
|
زيت طيار |
العرض التجريبي الداخلي، والصرف التجريبي الداخلي (DBW القياسي) |
|
نوع الملف اللولبي |
الملف اللولبي DC ذو الدبوس الرطب |
|
الجهد اللولبي |
24 فولت تيار مستمر (G24) |
|
التوصيل الكهربائي |
مقبس التوصيل وفقًا للمعيار EN 175301-803 النموذج A (K4 = قابس التزاوج يُباع بشكل منفصل) |
|
التجاوز اليدوي |
N9 = زر ضغط مخفي يدويا على الملف |
|
مادة الختم |
NBR (قياسي، للزيوت المعدنية HL/HLP، HFC) |
|
السائل الهيدروليكي |
الزيوت المعدنية HL، HLP لكل DIN 51524؛ مركبات الكربون الهيدروفلورية (الماء جلايكول)؛ هلبد، هفلب، هفلبد |
|
نطاق درجة حرارة السوائل |
-30 درجة مئوية إلى +80 درجة مئوية (أختام NBR) |
|
نطاق اللزوجة |
10-800 ملم²/ثانية |
|
الوزن (تقريبا) |
3.18 كجم |
|
مادة الجسم |
حديد زهر/فولاذ، مطلي بالزنك |
| R901120385 DBW10A2-5X/200YU6EG24N9K4 |
| R900941213 DBW10A2-5X/200XY6EG24N9K4 |
| R900926054 DBW10A2-5X/315-6EG24N9K4 |
| R900958973 DBW10A2-5X/315-6EG24N9K4V |
| R900922377 DBW10A2-5X/315-6EW230N9K4 |
| R900935532 DBW10A2-5X/315S6EG24N9K4R12 |
| R900954472 DBW10A2-5X/315S6EG24N9K4R12V |
| R901130713 DBW10A2-5X/315S6EW230N9K4R12 |
| R900781325 DBW10A2-5X/315U6EG24NK4 |
| R900741804 DBW10A2-5X/315U6EG24N9K4 |
| R900772250 DBW10A2-5X/315U6EW230N9K4 |
| R901243992 DBW10A2-5X/315US6EG24N9K4R12 |
| R900726914 DBW10A2-5X/315X6EG24N9K4 |
| R900920436 DBW10A2-5X/315Y6EG24N9K4 |
| R900956639 DBW10A2-5X/315Y6EG24N9K4V |
| R900937506 DBW10A2-5X/315Y6EW230N9K4 |
| R900765091 DBW10A2-5X/315YS6EG24N9K4R12 |
| R900964379 DBW10A2-5X/315XY6EG24N9K4 |
| R900930684 DBW10A2-5X/350-6EG24NK4 |
| R900974700 DBW10A2-5X/350-6EG24N9K4 |
| R900919859 DBW10A2-5X/350-6EG24N9K4V |
| R900579624 DBW10A2-5X/350-6EW230N9K4 |
| R901107522 DBW10A2-5X/350-6SMG24N9K4 |
| R901009118 DBW10A2-5X/350S6EG24N9K4R12 |
| R900948504 DBW10A2-5X/350YS6EG24N9K4R12 |
| R900245951 DBW10A3-5X/50-6EG24N9K4 |
| R900739262 DBW10A3-5X/50Y6EG24N9K4 |
| R901017441 DBW10A3-5X/100-6EG24N9K4 |
| R901095290 DBW10A3-5X/100X6EG24N9K4 |
| R900930083 DBW10A3-5X/200-6EG24N9K4 |
| R900940523 DBW10A3-5X/200S6EG24N9K4R12 |
| R901243807 DBW10A3-5X/200YS6EG24N9K4R12 |
| R900721639 DBW10A3-5X/315-6EG24K4 |
| R900915418 DBW10A3-5X/315-6EG24N9K4 |
| R901141175 DBW10A3-5X/315S6EG24N9K4R12 |
| R900975904 DBW10A3-5X/315XU6EG24N9K4 |
| R900942035 DBW10A3-5X/315XY6EG24N9K4 |
| R900947662 DBW10A3-5X/350-6EG24N9K4V |
| R901106123 DBW10A3-5X/350S6EG24N9K4R12 |
| R900948529 DBW10A7-5X/200-6EG24N9K4 |
| R901114553 DBW10A7-5X/200-6EW230N9K4 |
| R900949033 DBW10A7-5X/315-6EG24N9K4 |
| R900730625 DBW10A7-5X/315U6EG24N9K4 |
| R901140508 DBW10A7-5X/350S6EW230N9K4R12 |
| R901097119 DBW10B1-5X/50-6EG24N9K4 |
| R901043277 DBW10B1-5X/50S6EG24N9K4R12 |
| R900921225 DBW10B1-5X/100-6EG24N9K4 |
| R900781132 DBW10B1-5X/100-6EG24N9K4V |
| R900941064 DBW10B1-5X/100-6EW230N9K4 |
س1: ما الفرق بين DBW10A1 وDBW10A2؟
متطابقة وظيفيا. تختلف طريقة التعديل فقط:
أ1 = برغي مجموعة المقبس السداسي (مفتاح ألين).
أ2= مقبض يد دوار (يُقلب باليد تحت الغطاء، بدون أدوات).
كلاهما يشتركان في نفس مراحل الضغط وتقييمات التدفق ومواصفات الملف اللولبي.
س2: هل هذا يعمل بشكل مباشر أم يتم تشغيله بشكل تجريبي؟
إنه أصمام تنفيس يعمل بشكل تجريبي (على مرحلتين) مع تفريغ الملف اللولبي. تتحكم المرحلة التجريبية في البكرة الرئيسية من أجل تخفيف التدفق العالي المستقر؛ يمكن للملف اللولبي المدمج أن يأمر الصمام بتفريغ ضغط النظام إلى الخزان.
س 3: كيف يمكنني ضبط ضغط التنفيس؟
بعد خفض ضغط النظام، ارفع/أزل الغطاء الواقي وأدر المحركمقبض دوار في اتجاه عقارب الساعة لزيادة، عكس اتجاه عقارب الساعة لتقليل. عادةً ما يكون الإعداد المسبق للمصنع قريبًا من الحد الأدنى لنطاق الزنبرك. استبدل الغطاء بعد الإعداد وتحقق باستخدام مقياس الضغط. الملف اللولبي لا يغير الضغط المحدد.
س4: ما هو منطق الملف اللولبي؟
معيار:تنشيط الملف اللولبي DE = تنفيس نشطعند الضغط المحدد.الملف اللولبي ENERGIZED = تم تفريغ النظام (P متصل بـ T، بالقرب من ضغط الخزان). تأكد من أن هذا يطابق منطق التحكم الخاص بك قبل توصيل الأسلاك.
س5: ما هي اللوحة الفرعية والموصل الكهربائي المطلوبين؟
اللوحة الفرعية: قياسيةNG10 (آيزو 6264)مع منافذ P وT (G 1/2" أو M18×1.5 على اللوحة الفرعية)، وأربعة براغي M10 عند ~35–40 نيوتن متر.
كهربائي:EN 175301-803 النموذج A (DIN 43650-A) موصل ثلاثي الأطراف + PE، 24 فولت تيار مستمر. إذا كان القابس مزودًا بمؤشر LED، فلاحظ علامات القطبية (+) / (-).
س6: الأخطاء والأسباب الشائعة؟
ينقر الملف اللولبي لكن النظام لا يفرغ: فتحة الطيار مسدودة، التخزين المؤقت الرئيسي عالق، لا يوجد تيار في الملف (تحقق ~ 18-28 أوم)، التجاوز اليدوي محشور.
لن يصل الضغط إلى القيمة المحددة/يزحف مبكرًا: زنبرك خاطئ (ليس / 315)، فتحة تخميد الطيار مسدودة، مقعد الطيار الملوث، الضغط الخلفي الزائد على شكل حرف T (استنزاف الطيار الداخلي).
ارتفاع درجة حرارة الملف / رائحة محترقة:الجهد الزائد (> 10% أعلى من 24 فولت)، أو تركيب ملف جهد خاطئ، أو تلف ميكانيكي - استبدل فقط بملف G24 ذو الدبوس الرطب الصحيح.
الثرثرة / غير مستقرة: الهواء في النظام، الضغط الخلفي المرتفع على شكل حرف T، مقعد الطيار المهترئ - ينزف الهواء أولاً.
س7: هل يؤثر الضغط الخلفي لمنفذ T على الضغط المحدد؟
نعم — هذا النموذج لديهاستنزاف الطيار الداخلي. يضيف الضغط الخلفي عند T 1:1 إلى نقطة ضبط التنفيس. إذا كان خط الخزان الخاص بك يحتوي على ضغط خلفي مستمر أكبر من 5 بار، ففكر في إصدار DBW…Y (استنزاف تجريبي خارجي لخط الخزان المنفصل).
س 8: توافق السوائل والختم؟
أختام NBR = الزيوت المعدنية (HL/HLP) وHFC (ماء جلايكول). بالنسبة للزيوت القابلة للتحلل الحيوي HEES/HETG أو إستر فوسفات HFD ← حدد متغير ختم FKM (Viton). حافظ على نظافة الزيت وفقًا لرمز ISO 4406 18/16/13 أو أفضل.
