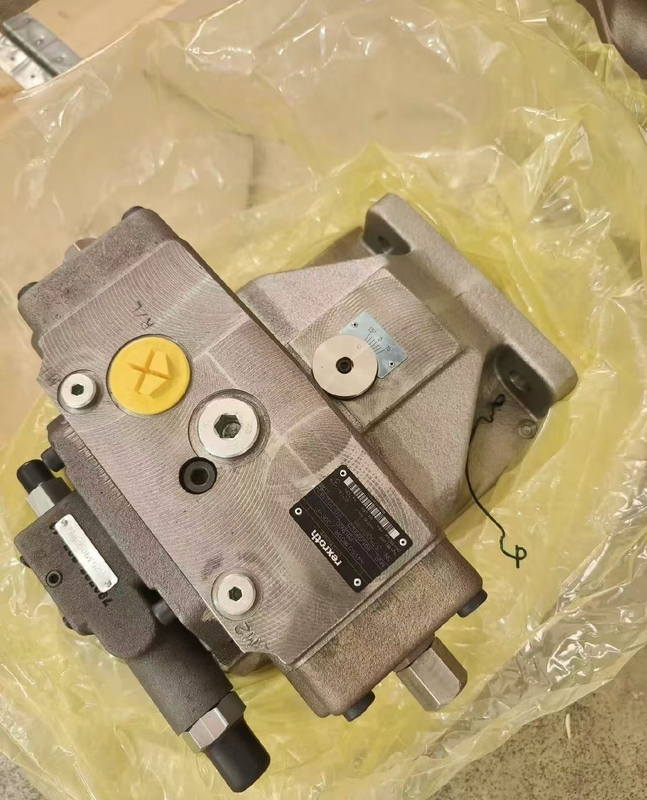

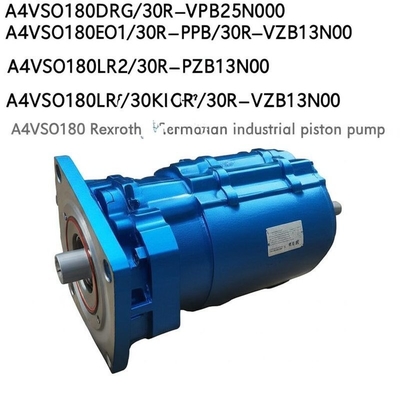

रेक्सरोथ A4VSO180 हाइड्रोलिक पिस्टन पंप 32MPA 12L/min

A4VSO श्रृंखला एक स्वैशप्लेट-प्रकार का अक्षीय पिस्टन पंप है जिसे ओपन-सर्किट सिस्टम के लिए डिज़ाइन किया गया है। इसका प्रवाह आउटपुट इनपुट ड्राइव गति और इसके विस्थापन आयतन के समानुपाती होता है। स्वैशप्लेट के कोण को समायोजित करके विस्थापन अनंत रूप से परिवर्तनीय है। यह उत्कृष्ट सक्शन विशेषताओं, कम शोर, लंबे सेवा जीवन और उच्च शक्ति-से-वजन अनुपात के लिए जाना जाता है। विभिन्न सिस्टम आवश्यकताओं को पूरा करने के लिए कई नियंत्रण विकल्प उपलब्ध हैं।

A4VSO श्रृंखला परिवर्तनीय नियंत्रण विधियों की एक विस्तृत श्रृंखला प्रदान करती है। सबसे अधिक उपयोग किए जाने वाले में शामिल हैं:
• DR/DRG: दबाव नियंत्रण (स्थिर दबाव)
• LR: स्थिर शक्ति नियंत्रण (अतिपरवलयिक)
• EO/EO2: इलेक्ट्रोप्रोपोरशनल नियंत्रण
अन्य उपलब्ध नियंत्रणों में FR (प्रवाह नियंत्रण), MA (मैनुअल नियंत्रण), EM (इलेक्ट्रिक मोटर नियंत्रण), HW/HM/HS/HD (विभिन्न हाइड्रोलिक नियंत्रण), और DS (गति संवेदन के लिए माध्यमिक नियंत्रण) शामिल हैं।

DR नियंत्रण स्वैशप्लेट कोण को बदलकर एक स्थिर सिस्टम दबाव बनाए रखता है। जब सिस्टम का दबाव DR वाल्व पर स्प्रिंग-सेट मान तक पहुँच जाता है, तो नियंत्रण तंत्र पंप के विस्थापन को कम करने के लिए कार्य करता है, केवल सेट दबाव को बनाए रखने के लिए आवश्यक प्रवाह प्रदान करता है। इस कार्यक्षमता को कभी-कभी कुछ पंप साहित्य में "प्रेशर कट-ऑफ" के रूप में जाना जाता है। यह ध्यान रखना महत्वपूर्ण है कि एक सिस्टम सुरक्षा वाल्व अभी भी आवश्यक है क्योंकि DR नियंत्रण की प्रतिक्रिया अचानक दबाव झटकों की तुलना में अपेक्षाकृत धीमी है; सुरक्षा वाल्व क्षणिक दबाव स्पाइक्स को संभालता है।

DRG और DP दोनों स्थिर दबाव नियंत्रण के रूप हैं, लेकिन उन्हें विभिन्न अनुप्रयोगों के लिए डिज़ाइन किया गया है:
• DRG (रिमोट प्रेशर कंट्रोल): पंप के लिए दबाव सेटपॉइंट को बाहरी दबाव नियंत्रण वाल्व के माध्यम से दूर से समायोजित करने की अनुमति देता है।
• DP (मल्टी-पंप पैरेलल प्रेशर कंट्रोल): विशेष रूप से उन सिस्टम के लिए डिज़ाइन किया गया है जहाँ कई पंप समानांतर में काम करते हैं। इसमें एक अतिरिक्त तत्व (एक परिवर्तनीय छिद्र, वाल्व 5) होता है जो यांत्रिक रूप से स्वैंगल से जुड़ता है। यह डिज़ाइन स्वचालित रूप से पंपों के बीच अंतर के लिए क्षतिपूर्ति करता है, यह सुनिश्चित करता है कि वे भार को समान रूप से साझा करें और सेट दबाव पर एक साथ काम करते समय समान स्वैशप्लेट कोण पर काम करें। DP नियंत्रण में DRG (~3 बार) की तुलना में एक बड़ा नियंत्रण विचलन (~6.5 बार) होता है।

जब मानक DR नियंत्रण वाले कई पंप एक ही दबाव पर सेट होते हैं और समानांतर में चलते हैं, तो उनकी प्रतिक्रिया विशेषताओं और दबाव सेटिंग्स में मामूली अंतर्निहित अंतर उन्हें बिल्कुल एक ही समय और दर पर विस्थापन को कम करने (कट ऑफ) का कारण बन सकते हैं। समन्वय की इस कमी से पंपों के बीच परस्पर क्रिया हो सकती है, जिसके परिणामस्वरूप दबाव में उतार-चढ़ाव होता है और संभावित रूप से गंभीर पाइपलाइन कंपन होता है।
