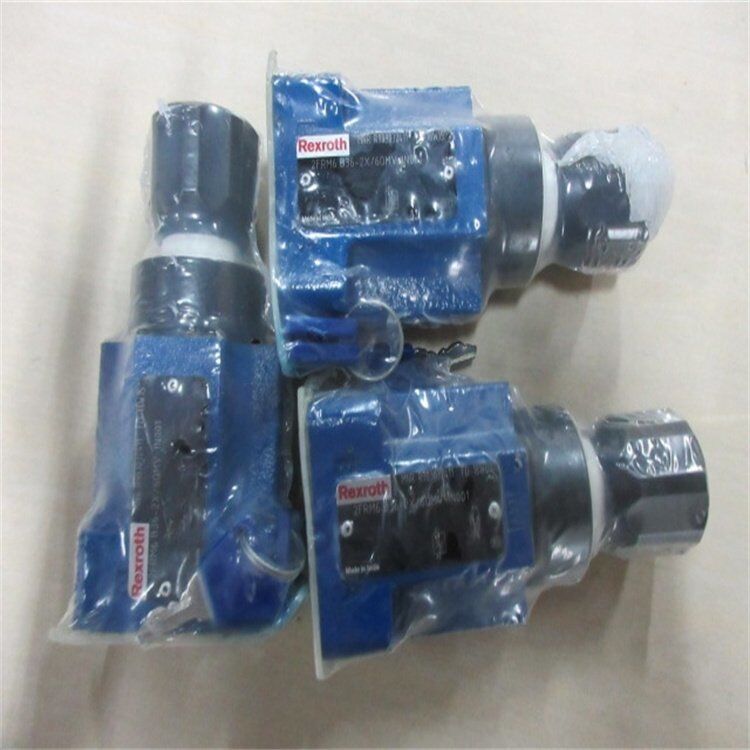

تفاصيل المنتج:
|
| سائل هيدروليكي: | الزيوت المعدنية HL، HLP لكل DIN 51524؛ مركبات الكربون الهيدروفلورية (الماء جلايكول)؛ هلبد، هفلب، هفل | نطاق درجة حرارة السائل: | -30 درجة مئوية إلى +80 درجة مئوية (أختام NBR) |
|---|---|---|---|
| نطاق اللزوجة: | 10-800 ملم²/ثانية | الوزن تقريبا.): | 1.28 كجم |
| نمط التركيب: | ساندويتش NG6 (4 × مسامير M5)، بين الصمام الاتجاهي واللوحة الفرعية |
|
المعلمة |
قيمة |
|---|---|
|
رقم الجزء الكامل |
R983073459(IN001 = لاحقة الفحص الفردي) |
|
النموذج الأساسي |
2FRM 6 -ب76- 2X/32QRV |
|
نوع الصمام |
صمام فحص الخانق ثنائي الاتجاهمع معوض الضغط (التحكم في التدفق - التدفق المستمر على الرغم من تقلبات الضغط) |
|
الحجم الاسمي (NG) |
6 - تركيب الساندويتش وفقًا للمعيار ISO 6263 / NG6 (DIN 24340 Form C) |
|
وظيفة |
فتحة قابلة للتعديل + بكرة معادلة الضغط ← تدفق مستمرأ → ب; التدفق العكسي الحرب → أعبر صمام الاختيار |
|
نوع التعديل |
B76 = مقبض دوار مخرش بمقياس &غطاء قابل للقفل مقاوم للتلاعب/قابل للغلق (قابل للتعديل يدويًا، نوع B36 مع قفل محسّن - نفس نطاق التدفق) |
|
سلسلة المكونات |
2X (السلسلة 20+، قابلة للتبديل الأبعاد) |
|
الأعلى. تدفق قابل للتعديل |
32 لتر/دقيقة (نطاق Q عادة 0.5-32 لتر/دقيقة — أكبر سعة تدفق لـ NG6 2FRM) |
|
الأعلى. ضغط التشغيل |
315 بار (المنفذان A وB) |
|
ضغط التكسير (الفحص العكسي) |
تقريبا. 0.5 بار (الإرجاع المجاني القياسي) |
|
نمط التركيب |
ساندويتش NG6 (4 × مسامير M5)، بين الصمام الاتجاهي واللوحة الفرعية |
|
مادة الختم |
NBR (قياسي، الرمز V — للزيوت المعدنية HL/HLP، HFC) |
|
السائل الهيدروليكي |
الزيوت المعدنية HL، HLP لكل DIN 51524؛ مركبات الكربون الهيدروفلورية (الماء جلايكول)؛ هلبد، هفلب، هفلبد |
|
نطاق درجة حرارة السوائل |
-30 درجة مئوية إلى +80 درجة مئوية (أختام NBR) |
|
نطاق اللزوجة |
10-800 ملم²/ثانية |
|
الوزن (تقريبا) |
1.28 كجم |
|
مادة الجسم |
الصلب / الحديد الزهر، مطلي بالزنك |
| R900205578 2FRM6B36-3X/0,6QMV |
| R900207275 2FRM6B38-3X/0,6QRVSO23 |
| R983032407 2FRM6B36-2X/0.6QRV |
| R983032406 2FRM6B36-2X/0.6QMV-IN001 |
| R900057830 2FRM5-33/15QJ |
| R900205503 2FRM6A36-33/1.5QRV |
| R900205504 2FRM6A36-33/3QRV |
| R900205505 2FRM6A36-33/6QRV |
| R900205506 2FRM6B36-33/1.5QMV |
| R900205507 2FRM6B36-30/1.5QRV |
| R900205508 2FRM6B36-33/10QMV |
| R900205509 2FRM6B36-30/10QRV |
| R900205510 2FRM6B36-30/16QMV |
| R900205511 2FRM6B36-30/16QRV |
| R900205512 2FRM6B36-33/25QMV |
| R900205513 2FRM6B36-30/25QRV |
| R900205514 2FRM6B36-30/32QMV |
| R900205515 2FRM6B36-30/32QRV |
| R900205516 2FRM6B36-33/3QMV |
| R900205517 2FRM6B36-31/3QRV |
| R900205518 2FRM6B36-31/6QMV |
| R900205519 2FRM6B36-31/6QRV |
| R900205520 2FRM6B76-30/10QMV |
| R900205521 2FRM6B76-33/16QMV |
| R900205522 2FRM6B76-33/16QRV |
| R900205523 2FRM6B76-33/25QMV |
| R900205524 2FRM6B76-33/25QRV |
| R900205525 2FRM6B76-33/32QMV |
| R900205526 2FRM6B76-33/32QRV |
| R900205527 2FRM6B76-30/6QMV |
| R900205528 2FRM6B76-33/6QRV |
| R900205576 2FRM6A36-30/0.6QRV |
| R900205577 2FRM6B36-30/0.2QMV |
| R900205578 2FRM6B36-33/0.6QMV |
| R900205580 2FRM6B36-30/0.2QRV |
| R900208589 2FRM6A76-33/16QRV |
| R900209088 2FRM6B76-30/3QMV |
| R900209842 2FRM6A36-30/25QRV |
| R900209925 2FRM6A76-30/10QMV |
| R900209926 2FRM6A76-31/3QMV |
| R900209927 2FRM6B76-31/10QRV |
| R900210351 2FRM6A36-31/10QRV |
| R900210352 2FRM6A76-31/25QRV |
| R900210353 2FRM6A36-30/32QRV |
| R900210721 2FRM6A36-3X/3QMV |
| R900210722 2FRM6A36-3X/6QMV |
| R900210838 2FRM6B36-3X/10QJMV |
| R900210900 2FRM6B76-3X/1.5QMV |
| R900211134 2FRM6A363X/10QMV |
| R900211379 2FRM6B76-3X/1.5QRV |
Q1: هل هذا صمام خانق/إبرة بسيط؟
لا، صمام إبرة بسيط يسمح بتغير التدفق مع ΔP. ال2FRM يتم تعويض الضغط — بكرة المعوض المدمجة تحافظ علىضبط التدفق ثابت بشكل أساسيعلى الرغم من تغيرات ضغط الحمل أو العرض (شريطة ≥~15 بار ΔP عبر المعوض).
س2: ماذا يعني "B76 /32QRV"؟
ب76= ساندويتش NG6، مقبض دوار مخرش بمقياس +غطاء قابل للقفل / قابل للغلق (قابل للتعديل يدويًا، نفس خاصية التدفق مثل B36).
/32= الحد الأقصى للتدفق القابل للتعديل =32 لتر/دقيقة(الحد الأقصى لسعة NG6 2FRM؛ متاح أيضًا: /1.5، /3، /6، /10، /16، /25).
س = التدفق الذي يتم التحكم فيه في اتجاه A → B.
ر= التدفق العكسي الحر B→A عبر صمام الفحص.
V= أختام NBR (قياسية).
س3: كيف أقوم بضبط التدفق؟
قم بفك/تدوير حلقة القفل (إذا كانت مغلقة)، ثم قم بتدويرهامقبض مخرش في اتجاه عقارب الساعة لزيادة التدفق، وعكس اتجاه عقارب الساعة لتقليل. يحتوي المقبض على مقياس نسبي - استخدم مقياس التدفق لربطه باللتر/الدقيقة الفعلي. بعد الإعداد، قم بشد حلقة القفل / استخدم سلك الختم لمنع التعديل العرضي.
س4: كيف يتم تركيبه؟
كصمام ساندويتش (قابل للتكديس).بين صمام التحكم الاتجاهي واللوحة الفرعية NG6، نفس نمط الترباس مثل شطائر ZDR/Z2FS (4 × M5). لاحظ السهم الموجود على جسم الصمام —A → B = التدفق المتحكم فيه/المقنن، B→A = عائد مجاني.
س5: هل يعمل في كلا الاتجاهين؟
لا -اتجاه واحد هو التدفق المقيس المعوض بالضغط (A → B)، والاتجاه المعاكس (B → A) هو العودة الحرة من خلال صمام الفحص(لا يوجد تحكم في التدفق، انخفاض الضغط الأدنى ~ 0.5 بار). للتحكم في التدفق ثنائي الاتجاه، استخدم صمامين 2FRM.
س 6: الحد الأدنى من متطلبات الضغط؟
يحتاج معوض الضغط عادةدقيقة. ~15 بار ضغط تفاضلي عبر المعوضلتنظيم بشكل صحيح. يجب أن يتجاوز ضغط الإمداد أعلى ضغط تحميل + ~15-20 بار + خسائر الخط.
س7: الأخطاء والأسباب الشائعة؟
يختلف التدفق مع ضغط الحمل: بكرة المعوض عالقة (تلوث) — تحقق من ترشيح الزيت (ISO 4406 18/16/13 أو أفضل)؛ أو عدم كفاية ΔP عبر المعوض.
لا يوجد تدفق / منخفض جدًا عند الحد الأقصى للمقبض: تم تثبيت الصمام للخلف، أو انحشار المعوض/البكرة.
لا يمكن الوصول إلى الحد الأقصى 32 لتر/دقيقة/غير مستقر:فتحة مسدودة جزئيًا، نظام تدفق عالي اللزوجة عند البدء البارد.
الحرارة المفرطة: عادي للتحكم في التدفق - P_drop × Q = الحرارة؛ تأكد من أن ضغط الإمداد ليس مرتفعًا بشكل غير ضروري فوق متطلبات الحمل.
س8: ما الفرق بين B36 وB76؟
كلاهما لهما نفس خاصية التدفق والمقبض.يحتوي B76 على غطاء قفل واضح/قابل للغلقللتطبيقات التي لا يجب تغيير الإعداد فيها بعد التشغيل. يحتوي B36 على برغي قفل قياسي فقط.
س9: توافق السوائل والختم؟
أختام NBR = الزيوت المعدنية (HL/HLP) وHFC (ماء جلايكول). بالنسبة للزيوت القابلة للتحلل الحيوي HEES/HETG أو إستر فوسفات HFD ← حدد متغير ختم FKM (Viton).
