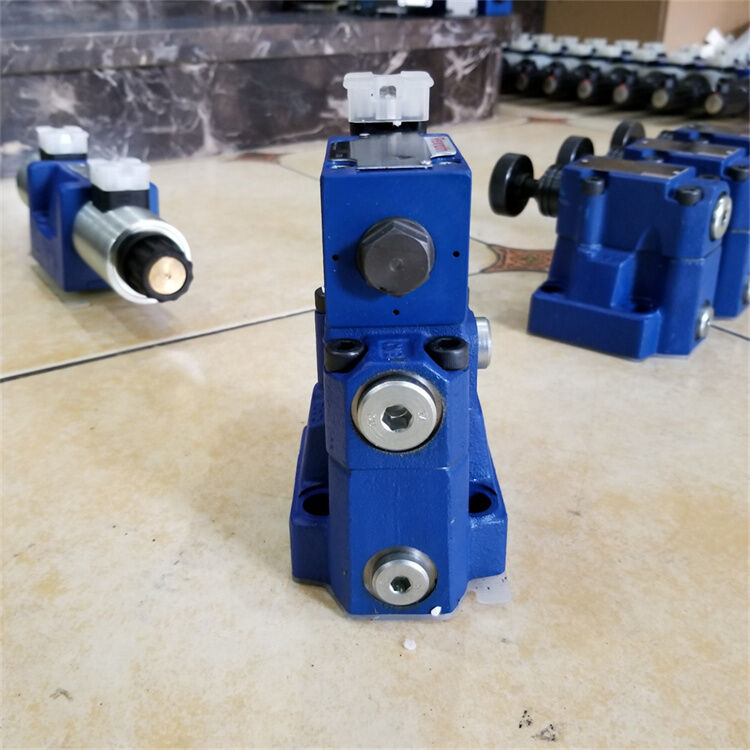

تفاصيل المنتج:
|
| رقم الجزء: | R900921754 | نموذج: | DBW20A2-5X/315-6EG24N9K4 |
|---|---|---|---|
| نوع الصمام: | صمام تخفيف الضغط الذي يتم تشغيله بشكل تجريبي مع تفريغ الملف اللولبي المتكامل (سلسلة DBW). | الحجم الاسمي (NG): | 20 - تركيب اللوحة الفرعية وفقًا للمواصفة ISO 6264 / NG20 |
| وظيفة: | تحديد الضغط عند القيمة المحددة + تفريغ النظام الذي يعمل بالملف اللولبي (تنشيط → P → T مفتوح، النظام | ||
| إبراز: | صمام التفريغ الألماني,صمام هيدروليك DBW20A2-5X,صمام الإفراط Rexroth 6EG24N9K4 |
||
|
المعلم |
القيمة |
|---|---|
|
رقم الجزء |
R900921754 |
|
النموذج |
DBW 20 - A2 - 5X / 315 - 6EG24N9K4 |
|
نوع الصمام |
صمام تخفيف الضغط الذي يتم تشغيله بواسطة الطيارمع إفراغ مُدمج للموليد (سلسلة DBW)- نعم |
|
الحجم الاسمي (NG) |
20 إصلاح الصفيحة الفرعية حسب ISO 6264 / NG20 |
|
الوظيفة |
ضغط الحد عند القيمة المحددة +إفراغ النظام الذي يعمل بالفولينويد(طاقة → P→T مفتوحة، النظام بالقرب من 0 بار) |
|
نوع التعديل |
A2 = مقبض يدوي دوار مع غطاء وقائي (يمكن ضبطه يدويًا ، لا تحتاج إلى أداة) |
|
سلسلة المكونات |
5X (السلسلة 50-59 ، قابلة للتبادل الأبعاد) |
|
ضغط الإغاثة القابل للتعديل |
315 بار (مدى ضبط عادة 4 ′′ 315 بار) |
|
ضغط التشغيل القصوى (P-port) |
350 بار |
|
معدل التدفق (Qmax) |
حوالي 500 لتر/دقيقة (حجم 20 DB/DBW series) |
|
زيت الطيار |
إمدادات الطيار الداخلية، تصريف الطيار الداخلية (DBW القياسية) |
|
نوع الموليد |
الجهاز الكهربائي المتردد ذو الدبوس الرطب |
|
الجهد الكهربائي |
24 فولت DC (G24) |
|
الاتصال الكهربائي |
مآخذ القابض حسب المعيار EN 175301-803 نموذج A (K4 = القابض المزدوج يباع بشكل منفصل) |
|
إبطال يدوي |
N9 = إبطال يدوي مخفي لضغط الزر على الملف |
|
مادة الختم |
NBR (المعيار ، للزيت المعدني HL / HLP ، HFC) |
|
السائل الهيدروليكي |
زيت معدني HL، HLP حسب DIN 51524؛ HFC (غليكول الماء) ؛ HLPD، HVLP، HVLPD |
|
نطاق درجة حرارة السائل |
-30 درجة مئوية إلى +80 درجة مئوية (أختام NBR) |
|
نطاق اللزوجة |
10×800 ملم2/ثانية |
|
الوزن (حوالي) |
8.0 كجم |
|
مادة الجسم |
الحديد الزهري |
| 0811404251 4WRLE16V200M-3X/G24K0/A1M |
| 0811404252 4WRLE16Q5-200M-3X/G24K0/A1M |
| 0811404254 4WRLE16Q5-200M-3X/G24TK0/B5M-774 |
| 0811404256 4WRLE16X200M-3X/G24K0/A1M-0811 |
| 0811404257 4WRLE16Q5-85M-3X/G24K0/A1M-775 |
| 0811404258 4WRLE16X200M-3X/G24ETK0/A1M-812 |
| 0811404259 4WRLE16X200M-3X/G24EK0/A1M-812 |
| 0811404260 4WRLE16X00M-3X/G24K0/A1M-778 |
| 0811404261 4WRLE16X200M-3X/G24K0/A1M-812 |
| 0811404263 4WRLE16V90P-3X/G24K0/A1M |
| 0811404264 4WRLE16V150P-3X/G24K0/A1M |
| 0811404265 4WRLE16V1-90P-3X/G24K0/A1M |
| 0811404266 4WRLE16V1-150P-3X/G24K0/A1M |
| 0811404269 4WRLE16V200M-3X/G24K0/B5M |
| 0811404270 4WRLE16Q4-200M-3X/G24ETK0/A1M |
| 0811404271 4WRLE16V120M-3X/G24K0/B5M |
| 0811404272 4WRLE16V200M-3X/G24K0/F1M |
| 0811404273 4WRLE16W1-200M-3X/G24EK0/A1WX02M-779 |
| 0811404274 4WRLE16Q5-200M-3X/G24ETK0/B5M-774 |
| 0811404275 4WRLE16Q4-200M-3X/G24TK0/A1M |
| 0811404276 4WRLE16Q4-200M-3X/G24K0/A1M |
| 0811404279 4WRLE16V1-120M-3X/G24K0/A1M |
| 0811404280 4WRLE16V1-200M-3X/G24K0/A1M |
| 0811404281 4WRLE16V1-120M-3X/G24ETK0/A1M |
| 0811404282 4WRLE16V1-200M-3X/G24ETK0/A1M |
| 0811404285 4WRLE16V120M-3X/G24ETK0/A1M-857 |
| 0811404286 4WRLE16Q5-200M-3X/G24K0/A1M-853 |
| 0811404287 4WRLE16V200M-3X/G24K0/A1M-834 |
| 0811404288 4WRLE16V200M-3X/G24ETK0/A1M-857 |
| 0811404290 4WRVE16V120M-2X/G24K0/B5M |
| 0811404291 4WRVE16V200M-2X/G24K0/B5M |
| 0811404294 4WRVE16V1-120M-2X/G24K0/B5M |
| 0811404295 4WRVE16V1-200M-2X/G24K0/B5M |
| 0811404300 4WRLE16W180SJ-3X/G24EK0/A1M |
| 0811404302 4WRLE16W180SJ-3X/G24K0/A1WX02M-752 |
| 0811404303 4WRLE16WZ180SJ-3X/G24EK0/A1M-561 |
| 0811404304 4WRLE16WZ180SJ-3X/G24ETK0/A1WX02M-749 |
| 0811404305 4WRLE16EZ180SJ-3X/G24K0/A1M |
| 0811404306 4WRLE16E1Z180SJ-3X/G24K0/A1M |
| 0811404307 4WRLE16WZ180SJ-3X/G24K0/A1M |
| 0811404308 4WRLE16W1Z180SJ-3X/G24K0/A1M |
| 0811404308 4WRLE16W1Z180SJ-3X/G24K0/A1M |
| 0811404311 4WRLE16E180SJ-3X/G24K0/A1M-762 |
| 0811404312 4WRLE16E1-180SJ-3X/G24K0/A1M-762 |
| 0811404315 4WRLE16W1-180SJ-3X/G24EK0/A1WX02M-744 |
| 0811404316 4WRL16WZ180S-3X/G24EZ4/WX02M-756 |
س1: ما هو الفرق بين DBW20A1 و DBW20A2?
متطابقة وظيفياً، تختلف فقط طريقة ضبطها:
A1= عداد المفاتيح (مفتاح ألين)
A2= مقبض يدوي دوار (تحويل يدوي تحت الغطاء ، بدون أداة).
كلاهما يشترك في نفس مراحل الضغط، وتقييمات التدفق، ومواصفات الموليدات الكهربائية، وتثبيت NG20.
السؤال الثاني: هل هذا يعمل بشكل مباشر أم على الطيار؟
انهاصمام الإغاثة (ثنائي المراحل) يعمل بالطيار مع تفريغ السولينويدمرحلة التجربة تتحكم في الملف الرئيسي لتحقيق تخفيف مستقر للدفق العالي؛ يمكن أن يأمر الصمام المتكامل بضغط النظام إلى الخزان.
س3: كيف يمكنني ضبط ضغط الإغاثة؟
مع الضغط على النظام، ورفع / إزالة الغطاء الوقائي وتحويلالمقبض الدوار في اتجاه عقارب الساعة لزيادة، في الاتجاه المعاكس للساعة للحد من. المعدلات المسبقة المصنعة عادة ما تكون قريبة من الحد الأدنى لمدى الربيع. استبدل الغطاء بعد ضبط وتحقق من ذلك بمقياس الضغط.الجهاز الكهربائي لا يغير الضغط المحدد.
السؤال 4: ما هو المنطق الكهربائي؟
القياسية:الموليدات الكهربائية ذات الطاقة المضادة للطاقة = نشطة الإغاثةعند الضغط المحددالجهاز الكهربائي المتحرك = نظام غير محمولتأكد من أن هذا يطابق منطق التحكم قبل التوصيل
السؤال 5: ما هي الصفيحة الفرعية والواصلة الكهربائية اللازمة؟
الصفحة الفرعية: القياسيةNG20 (ISO 6264)مع منافذ P و T (G 3/4" BSP أو M27 × 2 على اللوحة الفرعية) ، أربعة محاور M12 @ ~ 70 ′′ 80 N · m.
الكهربائية:EN 175301-803 النموذج A (DIN 43650-A) 3-pin + PE connector، 24 فولت متزامن. إذا كانت الشاشة تحتوي على إشارة LED ، لاحظ علامات القطبية (+) / ( ↓).
س6: أخطاء وأسباب شائعة؟
الضغط الكهربائي ولكن النظام لا يفرغ:فتحة الطيار مسدودة، البكرة الرئيسية عالقة، لا يوجد تيار لفائف (تحقق من ~ 18 28 Ω) ، التحكم اليدوي عالق.
الضغط لن يصل إلى القيمة المحددة / ينزلق في وقت مبكر:الربيع الخاطئ (ليس / 315) ، فتحة ضغط الطيار مسدودة ، مقعد الطيار الملوث ، ضغط T العكسي المفرط (الصرف الداخلي للطيار).
ارتفاع درجة حرارة الملف / رائحة الحرق:الإفراط في الجهد (> 10٪ فوق 24 فولت) ، الملف الجهد الخاطئ مثبتة استبدالها فقط مع الملف المطبق G24 الرطب.
(تشاتر) / غير مستقرالهواء في النظام، ضغط T العكسي العالي، مقعد الطيار الملون
السؤال 7: هل يؤثر ضغط الميناء T على ضغط الإعداد؟
نعم هذا النموذجالصرف الداخلي للطيار. الضغط العكسي عند T يضيف 1: 1 إلى نقطة الإغاثة المحددة. إذا كان خط الخزان الخاص بك يحتوي على ضغط عكسي مستمر > 5 بار ، فكر في إصدار DBW... Y (النفايات الطيار الخارجي إلى خط الخزان منفصل).
س8: التوافق بين السائل والختم؟
أغطية NBR = زيت معدني (HL / HLP) و HFC (الجلول المائي). بالنسبة للزيوت HEES / HETG القابلة للتحلل البيولوجي أو إستر الفوسفات HFD → حدد متغير FKM (Viton)الحفاظ على نظافة الزيت وفقًا لـ ISO 4406 رمز 18/16/13 أو أفضل.
