تفاصيل المنتج:
|
| مادة الجسم: | حديد زهر/فولاذ، مطلي بالزنك | الوزن تقريبا.): | 3.2 كجم |
|---|---|---|---|
| الجهد الملف اللولبي: | 24 فولت تيار مستمر (G24) | تجاوز يدوي: | N9 = زر ضغط مخفي يدويا على الملف |
| مادة الختم: | NBR (قياسي، للزيوت المعدنية HL/HLP، HFC) | ||

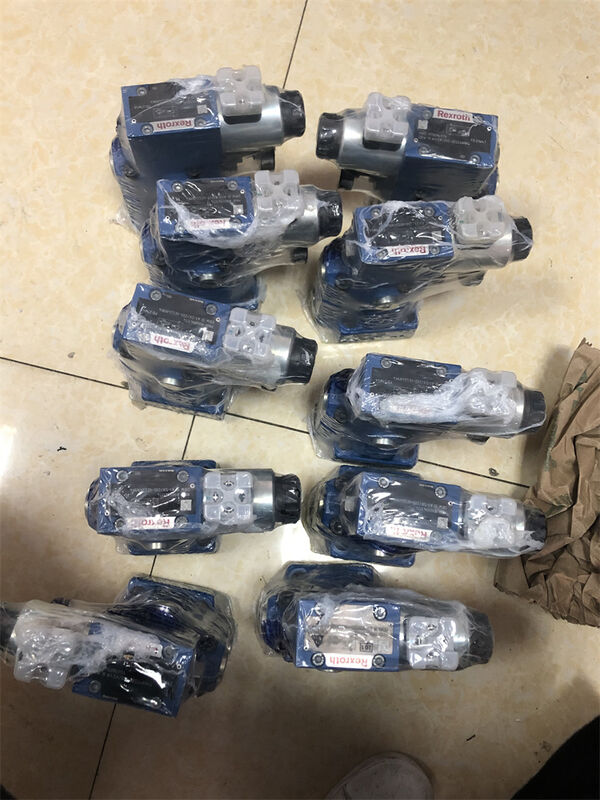

| إبراز: | ريكسروث صمام الفائض الكهرومغناطيسي,صمام هيدروليكي DBW10A2-5X,صمام هيدروليكي ريكسروث ألمانيا |
||
|
المعلمة |
قيمة |
|---|---|
|
رقم الجزء |
R900974700 |
|
نموذج |
دي بي دبليو 10 - A2 - 5X / 350 - 6EG24N9K4 |
|
نوع الصمام |
صمام تخفيف الضغط الذي يعمل بالتشغيل التجريبيمع تفريغ الملف اللولبي المتكامل (سلسلة DBW) |
|
الحجم الاسمي (NG) |
10 - تركيب اللوحة الفرعية وفقًا للمواصفة ISO 6264 / NG10 |
|
وظيفة |
الحد من الضغط عند القيمة المحددة +تفريغ النظام الذي يعمل بالملف اللولبي (تنشيط → P → T مفتوح، النظام بالقرب من 0 بار) |
|
نوع التعديل |
A2 = مقبض يد دوار بغطاء واقي (قابل للتعديل يدويًا، لا حاجة لأي أداة) |
|
سلسلة المكونات |
5X (السلسلة 50-59، قابلة للتبديل الأبعاد) |
|
الأعلى. ضغط تخفيف قابل للتعديل |
350 بار (نطاق الضبط عادة 5–350 بار) |
|
الأعلى. ضغط التشغيل (منفذ P) |
350 بار |
|
الأعلى. معدل التدفق (قماكس) |
تقريبا. 250 لتر/دقيقة (حجم 10 سلسلة DB/DBW) |
|
زيت طيار |
العرض التجريبي الداخلي، والصرف التجريبي الداخلي (DBW القياسي) |
|
نوع الملف اللولبي |
الملف اللولبي DC ذو الدبوس الرطب |
|
الجهد اللولبي |
24 فولت تيار مستمر (G24) |
|
التوصيل الكهربائي |
مقبس التوصيل وفقًا للمعيار EN 175301-803 النموذج A (K4 = قابس التزاوج يُباع بشكل منفصل) |
|
التجاوز اليدوي |
N9 = زر ضغط مخفي يدويا على الملف |
|
مادة الختم |
NBR (قياسي، للزيوت المعدنية HL/HLP، HFC) |
|
السائل الهيدروليكي |
الزيوت المعدنية HL، HLP لكل DIN 51524؛ مركبات الكربون الهيدروفلورية (الماء جلايكول)؛ هلبد، هفلب، هفلبد |
|
نطاق درجة حرارة السوائل |
-30 درجة مئوية إلى +80 درجة مئوية (أختام NBR) |
|
نطاق اللزوجة |
10-800 ملم²/ثانية |
|
الوزن (تقريبا) |
3.2 كجم |
|
مادة الجسم |
حديد زهر/فولاذ، مطلي بالزنك |
| R900968136 4WEH10W4X/6EG24N9ES2K4/B10 |
| R900979333 4WEH10W4X/6EG24N9ETK4/B08 |
| R900728042 4WEH10W4X/6EG24N9ETK4/B10 |
| ر978910695 4WEH10W4X/6EG24N9ETK4/B10D3 |
| R900705005 4WEH10W4X/6EG24N9ETK4QM0G24/B10 |
| R900617128 4WEH10W4X/6EG24N9ETSK4/B10 |
| R900729003 4WEH10W4X/6EG24N9ETS2K4/B10 |
| R901041478 4WEH10W4X/6EG24N9TK4/10 |
| R900909539 4WEH10W4X/6EG24N9TSK4 |
| R900246938 4WEH10W4X/6EW230N9ETK4/B10 |
| R900976182 4WEH10W4X/6EW230N9ETS2K4/B10 |
| R900929118 4WEH10Y4X/6EG24K4 |
| R901114820 4WEH10Y4X/6EG24K4QMAG24 |
| R900725078 4WEH10Y4X/6EG24NETK4/B10 |
| R900707795 4WEH10Y4X/6EG24N9K4 |
| R901059217 4WEH10Y4X/6EG24N9K4/V |
| R901180025 4WEH10Y4X/6EG24N9K4QMAG24 |
| R900948273 4WEH10Y4X/6EG24N9SK4 |
| R900246990 4WEH10Y4X/6EG24N9S2K4 |
| R901065062 4WEH10Y4X/6EG24N9EK4/B10 |
| R900952409 4WEH10Y4X/6EG24N9ETK4/B08 |
| R901210826 4WEH10Y4X/6EG24N9ETK4/B10 |
| R900750869 4WEH10Y4X/6EG24N9ETK4/B10V |
| R900970433 4WEH10Y4X/6EG24N9ETK4/B10D3 |
| R901056436 4WEH10Y4X/6EG24N9ETSK4/12B10 |
| R900965844 4WEH10Y4X/6EG24N9ETSK4QMBG24/B10 |
| R900968054 4WEH10Y4X/6EG24N9ETS2K4/B10 |
| R901128705 4WEH10Y4X/6EG24N9TK4/B08 |
| R900952153 4WEH10Y4X/6EW230N9K4 |
| R900700680 4WEH10Y4X/6EW230N9ETK4/B10 |
| R900249940 4WEH10Y4X/6EW230N9ETSK4/B10 |
| R901104865 4WEH10Y4X/6EW230N9ETS2K4/B10 |
| R901095291 4WEH10HY4X/6EG24N9ETK4/B10 |
| R900728897 4WEH10Z4X/6EG24NS2K4/B12 |
| R900976967 4WEH10Z4X/6EG24N9ETK4/B10 |
| R900718789 4WEH10Z4X/6EG24N9ETS2K4/B10 |
| R901116625 4WEH10Z4X/6EW230N9S2K4 |
| R901108119 4WEH10HZ4X/O6EG24N9ETK4/B10 |
| R901382331 4WRPEH 6 C4B12L-3X/M/24F1 |
| R901382332 4WRPEH 6 C4B24L-3X/M/24F1 |
| R901382333 4WRPEH 6 C4B40L-3X/M/24F1 |
| R901381804 4WRPEH 6 C B24L-3X/M/24A1 |
| R901382345 4WRPEH 6 C3B04L-3X/م/24A1 |
| R901382312 4WRPEH 6 C3B12L-3X/M/24A1 |
| R901382313 4WRPEH 6 C3B24L-3X/M/24A1 |
| R901382315 4WRPEH 6 C3B40L-3X/M/24A1 |
| R901382317 4WRPEH 6 C4B04L-3X/م/24A1 |
| R901382318 4WRPEH 6 C4B12L-3X/M/24A1 |
| R901382346 4WRPEH 6 C4B24L-3X/M/24A1 |
| R901382319 4WRPEH 6 C4B40L-3X/M/24A1 |
| R901382347 4WRPEH 6 C3B04L-3X/M/24F1 |
| R901382348 4WRPEH 6 C3B12L-3X/M/24F1 |
| R901382349 4WRPEH 6 C3B24L-3X/M/24F1 |
| R901382350 4WRPEH 6 C3B40L-3X/M/24F1 |
| R901382353 4WRPEH 6 CB40L-3X/M/24A1 |
| R901382354 4WRPEH 6 CB40L-3X/M/24F1 |
| R901382323 4WRPEH 6 C3B15P-3X/M/24A1 |
| R901382357 4WRPEH 6 C3B25P-3X/M/24A1 |
| R901382359 4WRPEH 6 C4B15P-3X/M/24A1 |
| R901382363 4WRPEH 6 C4B40P-3X/M/24A1 |
| R901396969 4WRPEH 6 C3 B04L-3X/م/24F1-885 |
| R901382372 4WRPEH 6 CB24L-3X/م/24F1 |
| R901382374 4WRPEH 6 CB04L-3X/م/24F1 |
| R901382511 4WRPEH 6 C3B15P-3X/M/24F1 |
| R901382376 4WRPEH 6 C B02L-3X/M/24F1 |
| R901382526 4WRPEH 6 C B24L-3X/V/24F1 |
| R901382368 4WRPEH 6 C5B40L-3X/M/24A1 |
| R901382370 4WRPEH 6 C5B24L-3X/م/24A1 |
| R901382336 4WRPEH 6 C3B02L-3X/M/24F1 |
| R901382361 4WRPEH 6 C4B25P-3X/M/24A1 |
| R901382369 4WRPEH 6 C5B40L-3X/M/24F1 |
| R900954062 4WRA 10 E1-30-2X/G24K4/V |
| R900954063 4WRA 10 E1-60-2X/G24K4/V |
| R900R908978 4WRA 10 E1-60-2X/G24N9K4/V |
| R900954060 4WRA 10 E30-2X/G24K4/V |
| R900921739 4WRA 10 E30-2X/G24N9K4/V |
| R900954061 4WRA 10 E60-2X/G24K4/V |
| R900R902097 4WRA 10 E60-2X/G24N9K4/V |
| R900926365 4WRA 10 E60-2X/G24N9K4/V-589 |
| R900954408 4WRA 10 EA30-2X/G24K4/V |
| R900954064 4WRA 10 EA60-2X/G24K4/V |
| R900917193 4WRA 10 EA60-2X/G24N9K4/V |
| R900944554 4WRA 10 EA60-2X/G24N9K4/V-589 |
| R900954066 4WRA 10 W1-30-2X/G24K4/V |
س1: ما الفرق بين DBW10A1 وDBW10A2؟
متطابقة وظيفيا. تختلف طريقة التعديل فقط:
أ1 = برغي مجموعة المقبس السداسي (مفتاح ألين).
أ2= مقبض يد دوار (يُقلب باليد تحت الغطاء، بدون أدوات).
كلاهما يشتركان في نفس مراحل الضغط وتقييمات التدفق ومواصفات الملف اللولبي.
س2: هل هذا يعمل بشكل مباشر أم يتم تشغيله بشكل تجريبي؟
إنه أصمام تنفيس يعمل بشكل تجريبي (على مرحلتين) مع تفريغ الملف اللولبي. تتحكم المرحلة التجريبية في البكرة الرئيسية من أجل تخفيف التدفق العالي المستقر؛ يمكن للملف اللولبي المدمج أن يأمر الصمام بتفريغ ضغط النظام إلى الخزان.
س 3: كيف يمكنني ضبط ضغط التنفيس؟
بعد خفض ضغط النظام، ارفع/أزل الغطاء الواقي وأدر المحركمقبض دوار في اتجاه عقارب الساعة لزيادة، عكس اتجاه عقارب الساعة لتقليل. عادةً ما يكون الإعداد المسبق للمصنع قريبًا من الحد الأدنى لنطاق الزنبرك. استبدل الغطاء بعد الإعداد وتحقق باستخدام مقياس الضغط. الملف اللولبي لا يغير الضغط المحدد.
س4: ما هو منطق الملف اللولبي؟
معيار:تنشيط الملف اللولبي DE = تنفيس نشطعند الضغط المحدد.الملف اللولبي ENERGIZED = تم تفريغ النظام (P متصل بـ T، بالقرب من ضغط الخزان). تأكد من أن هذا يطابق منطق التحكم الخاص بك قبل توصيل الأسلاك.
س5: ما هي اللوحة الفرعية والموصل الكهربائي المطلوبين؟
اللوحة الفرعية: قياسيةNG10 (آيزو 6264)مع منافذ P وT (G 1/2" أو M18×1.5 على اللوحة الفرعية)، وأربعة براغي M10 عند ~35–40 نيوتن متر.
كهربائي:EN 175301-803 النموذج A (DIN 43650-A) موصل ثلاثي الأطراف + PE، 24 فولت تيار مستمر. إذا كان القابس مزودًا بمؤشر LED، فلاحظ علامات القطبية (+) / (-).
س6: الأخطاء والأسباب الشائعة؟
ينقر الملف اللولبي لكن النظام لا يفرغ: فتحة الطيار مسدودة، التخزين المؤقت الرئيسي عالق، لا يوجد تيار في الملف (تحقق ~ 18-28 أوم)، التجاوز اليدوي محشور.
لن يصل الضغط إلى القيمة المحددة/يزحف مبكرًا: زنبرك خاطئ (ليس / 350)، فتحة تخميد الطيار مسدودة، مقعد الطيار الملوث، الضغط الخلفي الزائد على شكل حرف T (استنزاف الطيار الداخلي).
ارتفاع درجة حرارة الملف / رائحة محترقة:الجهد الزائد (> 10% أعلى من 24 فولت)، أو تركيب ملف جهد خاطئ، أو تلف ميكانيكي - استبدل فقط بملف G24 ذو الدبوس الرطب الصحيح.
الثرثرة / غير مستقرة: الهواء في النظام، الضغط الخلفي المرتفع على شكل حرف T، مقعد الطيار المهترئ - ينزف الهواء أولاً.
س7: هل يؤثر الضغط الخلفي لمنفذ T على الضغط المحدد؟
نعم — هذا النموذج لديهاستنزاف الطيار الداخلي. يضيف الضغط الخلفي عند T 1:1 إلى نقطة ضبط التنفيس. إذا كان خط الخزان الخاص بك يحتوي على ضغط خلفي مستمر أكبر من 5 بار، ففكر في إصدار DBW…Y (استنزاف تجريبي خارجي لخط الخزان المنفصل).
س 8: توافق السوائل والختم؟
أختام NBR = الزيوت المعدنية (HL/HLP) وHFC (ماء جلايكول). بالنسبة للزيوت القابلة للتحلل الحيوي HEES/HETG أو إستر فوسفات HFD ← حدد متغير ختم FKM (Viton). حافظ على نظافة الزيت وفقًا لرمز ISO 4406 18/16/13 أو أفضل.
