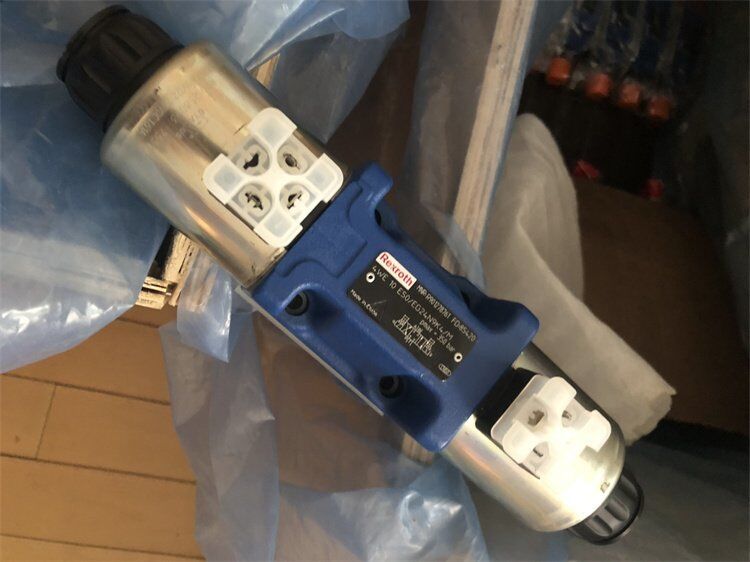

Valva direcional Rexroth 4WE10G5X/HG24N9K4/M - Tabela de parâmetros
|
Parâmetro- Não.
|
Valor / Descrição- Não.
|
|
Tipo de válvula- Não.
|
Válvula de controlo direccional acionada por um solenoide
|
|
Modelo- Não.
|
4WE 10 G5X/HG24N9K4/M
|
|
Projeto- Não.
|
Eletrodomésticos e aparelhos eletrónicos
|
|
Tamanho da ligação (P/A/B/T)- Não.
|
G 1/4"
|
|
Tamanho nominal- Não.
|
10 mm
|
|
Pressão máxima de funcionamento- Não.
|
315 bar
|
|
Taxa máxima de fluxo- Não.
|
60 l/min
|
|
Número de posições/ vias- Não.
|
4 vias, 3 posições
|
|
Tipo de espiral (G5X)- Não.
|
Porta de pressão P bloqueada, porta de trabalho A ligada à pressão P, porta de trabalho B ligada ao reservatório T na posição central ("pressão A, centro do reservatório B" ou "alimentação de posição média para A")
|
|
Método de controlo- Não.
|
Solenoide único, com molas de volta para o centro
|
|
Especificação do solenoide (HG24N9K4)- Não.
|
24 V de corrente contínua; com comando manual; conector de tomada (DIN 43650 Formulário A)
|
|
Tensão de funcionamento- Não.
|
24 V DC
|
|
Consumo de energia- Não.
|
Normalmente ~ 22 W (Confirme com a ficha de dados oficial)
|
|
Classe de proteção (Cole)- Não.
|
Padrão IP65
|
|
Ciclo de trabalho- Não.
|
100%
|
|
Instalação- Não.
|
De acordo com a norma ISO 4401-05 (CETOP 5)
|
|
Peso (aprox.)- Não.
|
~ 3,0 kg (com bobina)
|
|
Material de habitação- Não.
|
Liga de alumínio
|
|
Material de vedação- Não.
|
Padrão de borracha nitrílica (NBR); FKM opcional
|
|
Intervalo de temperatura do fluido- Não.
|
-20 °C a +80 °C (com vedações NBR)
|
|
Intervalo de viscosidade recomendado- Não.
|
10 a 400 mm2/s
|
|
Compatibilidade com fluidos- Não.
|
Óleos minerais (HL, HLP de acordo com a norma ISO 6743-4)
|
|
Requisito de filtragem- Não.
|
Classe de limpeza 20/18/15 de acordo com a norma ISO 4406 (recomendada)
|
| 4WE10A33/CG24N9K4 |
| 4WE10A33/CW230N9K4 |
| 4WE10C33/CG24N9K4 |
| 4WE10C33/CW230N9K4 |
| 4WE10D33/CG24N9K4 |
| 4WE10D33/CW230N9K4 |
| 4WE10B33/CG24N9K4 |
| 4WE10B33/CW230N9K4 |
| 4WE10Y33/CG24N9K4 |
| 4WE10Y33/CW230N9K4 |
| 4WE10E33/CG24N9K4 |
| 4WE10E33/CW230N9K4 |
| 4WE10F33/CG24N9K4 |
| 4WE10F33/CW230N9K4 |
| 4WE10G33/CG24N9K4 |
| 4WE10G33/CW230N9K4 |
| 4WE10H33/CG24N9K4 |
| 4WE10H33/CW230N9K4 |
| 4WE10J33/CG24N9K4 |
| 4WE10J33/CW230N9K4 |
| 4WE10M33/CG24N9K4 |
| 4WE10M33/CW230N9K4 |
| 4WE10Q33/CG24N9K4 |
| 4WE10Q33/CW230N9K4 |
| 4WE10R33/CG24N9K4 |
| 4WE10R33/CW230N9K4 |
| 4WE10T33/CG24N9K4 |
| 4WE10T33/CW230N9K4 |
| 4WE10U33/CG24N9K4 |
| 4WE10U33/CW230N9K4 |
| 4WE10V33/CG24N9K4 |
| 4WE10V33/CW230N9K4 |
| 4WE10W33/CG24N9K4 |
| 4WE10W33/CW230N9K4 |
| 0811404613 4WRPEH6C4B40L-2X/G24K0/A1M |
| 0811404801 4WRPEH10C3B100L-2X/G24K0/A1M |
| 0811404680 4WRLE10Q3-85M-3X/G24ETK0/A1M |
| 0811404342 4WRLE16Q3-200M-3X/G24K0/A1M |
| R901131953 4WRLE25Q3-370M-3X/G24K0/A1M |
| 0811404438 4WRLE27Q4-430M-3X/G24K0/A1M |
| 0811404430 4WRLE25V370M-3X/G24K0/A1M |
| 0811402071 DBETBEX-1X/180G24K31A1M |
| 0811402003 DBETBX-1X/180G24-37Z4M |
| 0811403001 4WRP10EA63S-1X/G24Z4/M |
| 0811402036 DBETX-1X/50G24-8NZ4M |
| 0811402019 DBETX-1X/250G24-8NZ4M |
| 0811402016 DBETX-1X/315G24-8NZ4M |
| 0811402017 DBETX-1X/180G24-8NZ4M |
| 0811402055 DRE6X-1X/175MG24-8NZ4M |
| R900907114 4WREE6E32-2X/G24K31/A1V |
| R900911004 4WREE6W32-2X/G24K31/A1V |
| R900927230 4WREE10E75-2X/G24K31/A1V |
| R900927233 4WREE10W75-2X/G24K31/A1V |
| R902436353 A10VSO100 DRS/32R-VPB12N00 |
| R900955887 3DREP6C-2X/25EG24N9K4/M |
| R900954427 3DREPE6C-21/25EG24K31/A1M |
| R900958848 3DREPE6C-21/25EG24N9K31/F1M |
| R900561180 3WE 6 A6X/EG24N9K4 |
| R900592014 3WE10 A5X/EG24N9K4/M |
| R901391203 4WE 10 C5X/HG24N9K4/M |
Válvula direcional Rexroth 4WE10G5X/HG24N9K4/M - FAQ
P1: Qual é a função única da bobina "G5X"?
A:A bobina "G5X" tem uma posição central especializada. Em neutro, ela bloqueia a porta de pressão principal (P), conecta a porta de trabalho A à linha de pressão e conecta a porta de trabalho B ao tanque (T).Isso aplica pressão a um lado de um atuador e drena o outro lado simultaneamente, enquanto a válvula está centrada.
P2: Para que é normalmente utilizada esta configuração de posição central?
A:Esta é uma função diferencial ou "posição média". É tipicamente usada para pré-posicionar ou manter um cilindro hidráulico em um estado intermediário específico quando a válvula não está sendo deslocada ativamente.Aplicações comuns incluem manter um cilindro de fixação parcialmente estendido ou manter uma posição específica em um sistema de vários estágios.
P3: Como é operada a válvula?
A:É controlado por um único solenoide de corrente contínua de 24 V ("bobina HG24N9K4").Des-energização permite molas internas para retornar a bobina para a posição do centro de diferencial especializado descrito acimaÉ fornecido um comando manual para os testes.
Q4: Quais são as classificações de pressão e de caudal?
A:Pressão máxima de operação: 315 bar, vazão máxima recomendada: 60 litros por minuto.
Q5: Quais são as especificações eléctricas?
A:O solenoide funciona a corrente contínua de 24 V, com uma classe de proteção de IP65.
Q6: Como é instalada a válvula?
A:É montado em uma subplaca padrão ISO 4401-05 (CETOP 5).
Q7: Quais são os requisitos de fluidos?
A:Usar óleos hidráulicos normalizados à base de minerais (HL, HLP) mantendo uma elevada limpeza do fluido (ISO 4406 20/18/15 recomendada) com filtragem adequada é essencial para uma operação confiável.
P8: Onde posso encontrar os dados técnicos completos?
A:Para obter a ficha de dados completa, as curvas de desempenho e o símbolo hidráulico exacto para este tipo específico de bobina, consulte a documentação técnica oficial para o código de encomendaR901427832.
