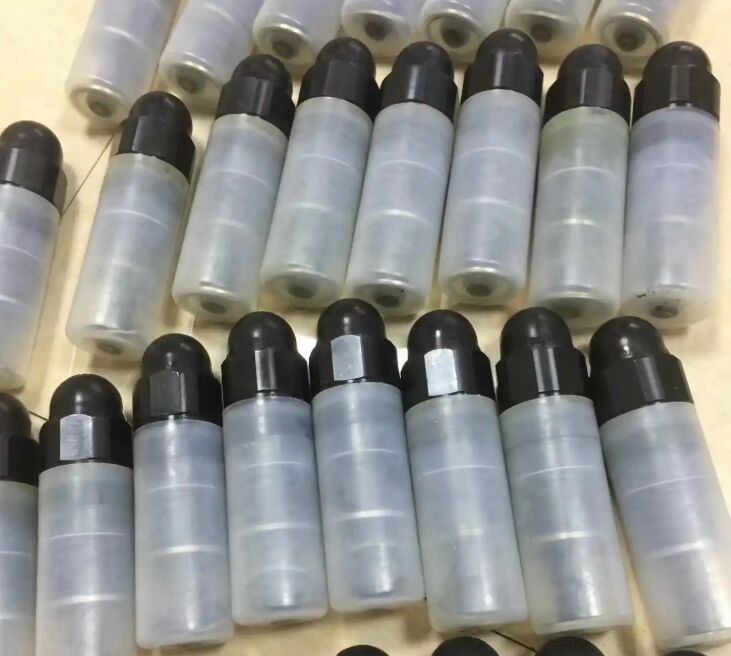

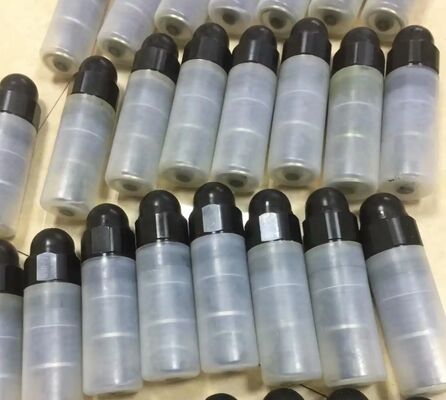

Rexroth DBDS10K1X/200 Steckbares Überdruckventil - Schlüsselparameter

Rexroth DBDS10K1X/200 Ventil - FAQ

F1: Was ist die Hauptfunktion dieses Ventils?

A:​ Dies ist ein direkt wirkendes, einstellbares Überdruckventil. Seine Hauptfunktion ist die Begrenzung des maximalen Drucks in einem Hydraulikkreis, indem es sich öffnet, um überschüssigen Durchfluss zum Tank abzuleiten und so Systemkomponenten vor Überdruck zu schützen.

F2: Was bedeutet die Suffix "/200" in der Teilenummer?

A:​ Das Suffix /200 gibt den werkseitig eingestellten Druck des Ventils an. In diesem Fall ist es auf 200 bar voreingestellt. Der Druck kann typischerweise manuell innerhalb des Nennbereichs des Ventils (5-400 bar) neu eingestellt werden, falls für eine bestimmte Anwendung erforderlich.

F3: Wie wird das Ventil installiert?

A:​ Es wird als steckbare Patronenventil installiert. Es wird in eine Standard-NG10 (CETOP 5) Gewindebohrung (M22 x 1,5) in einem Hydraulikaggregat, Ventilblock oder einer Zwischenplatte geschraubt. Dieses Design vereinfacht Installation, Wartung und Austausch.

F4: Was sind die wichtigsten Betriebsspezifikationen?

A:​ Das Ventil hat einen maximalen Betriebsdruck von 400 bar. Seine typische maximale Durchflusskapazität beträgt bis zu 60 Liter pro Minute. Die Druckeinstellung ist in einem Bereich von 5 bis 400 bar einstellbar. Das Hauptgehäuse ist aus Stahl gefertigt.

F5: Was sind typische Anwendungen für dieses Ventil?

A:​ Es wird häufig als Hauptsystem-Überdruckventil, als Sicherheitsventil für eine Pumpe oder als Zweigstrom-Überdruckventil in verschiedenen industriellen und mobilen Hydrauliksystemen eingesetzt, wo eine zuverlässige Druckregelung und ein Schutz erforderlich sind.

F6: Wo finde ich vollständige technische Daten?

A:​ Für detaillierte Einbaumaße, Leistungskurven und vollständige Spezifikationen konsultieren Sie bitte die offizielle Produktdokumentation für den Bestellcode R900424149.
