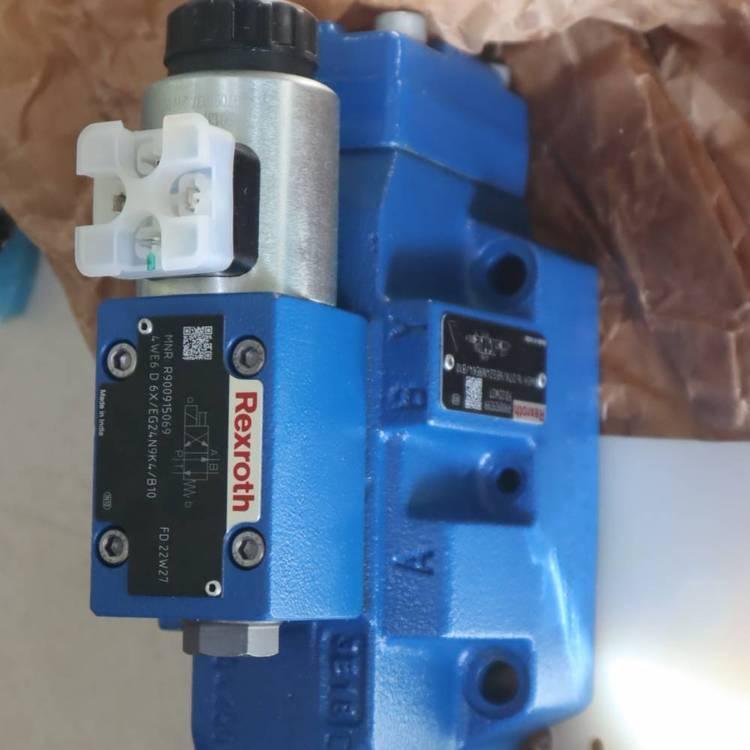

Válvula Rexroth 4WEH16E7X/6HG24N9ETK4/B10 - Parâmetros Chave

Válvula Rexroth 4WEH16E7X/6HG24N9ETK4/B10 - Perguntas Frequentes

P1: Qual é a função central típica de um carretel da série "E", como o E7X?

R:​ Carretéis da série "E" frequentemente possuem uma função central única. Uma configuração comum é que, na posição neutra, a porta de pressão (P) é conectada a ambas as portas do atuador (A e B) e também ao tanque (T). Isso aplica pressão a ambos os lados de um atuador enquanto permite que a bomba descarregue. O símbolo exato E7X deve ser verificado.

P2: Por que a capacidade de vazão é maior do que em válvulas menores?

R:​ Esta válvula tem um tamanho nominal de 16 mm, o que significa caminhos de fluxo internos maiores. Combinada com seu design de dois estágios e operado por piloto, ela é construída para controlar vazões significativamente maiores, frequentemente na faixa de 200-300 l/min, tornando-a adequada para sistemas hidráulicos maiores.

P3: Como a válvula é controlada?

R:​ Ela é controlada por uma válvula piloto de solenoide duplo ("6HG24N9ETK4"). A energização de um dos solenoides de 24V CC desloca o carretel principal. A desenergização de ambos o retorna à posição central E7X por meio de molas. O sufixo "/B10" especifica tipicamente a característica de centralização por mola.

P4: Quais são as especificações de desempenho chave?

R:​ A pressão máxima do estágio principal é tipicamente de 350 bar. A vazão máxima está na faixa alta (por exemplo, 200-300 l/min). Ela é montada em uma placa de base ISO 4401-07 (CETOP 7). As classificações exatas dependem da variante do carretel E7X.

P5: Onde posso encontrar detalhes técnicos completos?

R:​ Para a folha de dados completa, incluindo o símbolo exato do centro E7X, curvas de vazão-pressão, requisitos de pressão piloto e dados elétricos, consulte a documentação oficial para o código de pedido R901108754.
