उत्पाद विवरण:
|
| क्षमता: | 95% तक | शाफ्ट सील प्रकार: | रेडियल शाफ्ट सील या अक्षीय शाफ्ट सील |
|---|---|---|---|
| कारखाना: | निर्माता | अधिकतम दबाव: | 280 बार |
| सीरीव के बाद: | ऑनलाइन वीडियो | गारंटी: | एक वर्ष |
|
पैरामीटर |
मान / विवरण |
|---|---|
|
वाल्व प्रकार |
सोलेनोइड-संचालित दिशात्मक नियंत्रण वाल्व |
|
मॉडल |
4WE 10 H5X/HG24N9K4/M |
|
डिज़ाइन |
वेट-पिन सोलेनोइड; सबप्लेट माउंटिंग |
|
कनेक्शन साइज़ (P/A/B/T) |
G 1/4" |
|
नाममात्र साइज़ |
10 मिमी |
|
अधिकतम ऑपरेटिंग दबाव |
315 बार |
|
अधिकतम प्रवाह दर |
60 लीटर/मिनट |
|
पदों/वेज़ की संख्या |
4-वे, 3-पोजीशन |
|
स्पूल प्रकार (H5X) |
प्रेशर पोर्ट P ब्लॉक किया गया, वर्क पोर्ट A टैंक T से जुड़ा, सेंटर पोजीशन में वर्क पोर्ट B प्रेशर P से जुड़ा ("B प्रेशर, A टैंक सेंटर") |
|
नियंत्रण विधि |
सिंगल सोलेनोइड, स्प्रिंग रिटर्न टू सेंटर के साथ |
|
सोलेनोइड स्पेसिफिकेशन (HG24N9K4) |
24V DC; मैनुअल ओवरराइड के साथ; प्लग कनेक्टर (DIN 43650 फॉर्म A) |
|
ऑपरेटिंग वोल्टेज |
24V DC |
|
बिजली की खपत |
आमतौर पर ~22W (आधिकारिक डेटाशीट से पुष्टि करें) |
|
सुरक्षा वर्ग (कॉइल) |
IP65 मानक |
|
ड्यूटी साइकिल |
100% |
|
माउंटिंग |
ISO 4401-05 (CETOP 5) के अनुसार |
|
वजन (लगभग) |
~3.0 किग्रा (कॉइल के साथ) |
|
हाउसिंग सामग्री |
एल्यूमीनियम मिश्र धातु |
|
सीलिंग सामग्री |
नाइट्राइल रबर (NBR) मानक; FKM वैकल्पिक |
|
फ्लूइड तापमान रेंज |
-20 डिग्री सेल्सियस से +80 डिग्री सेल्सियस (NBR सील के साथ) |
|
अनुशंसित विस्कोसिटी रेंज |
10 से 400 मिमी²/सेकंड |
|
फ्लूइड संगतता |
मिनरल ऑयल (HL, HLP प्रति ISO 6743-4) |
|
फिल्ट्रेशन आवश्यकता |
स्वच्छता वर्ग 20/18/15 प्रति ISO 4406 (अनुशंसित) |

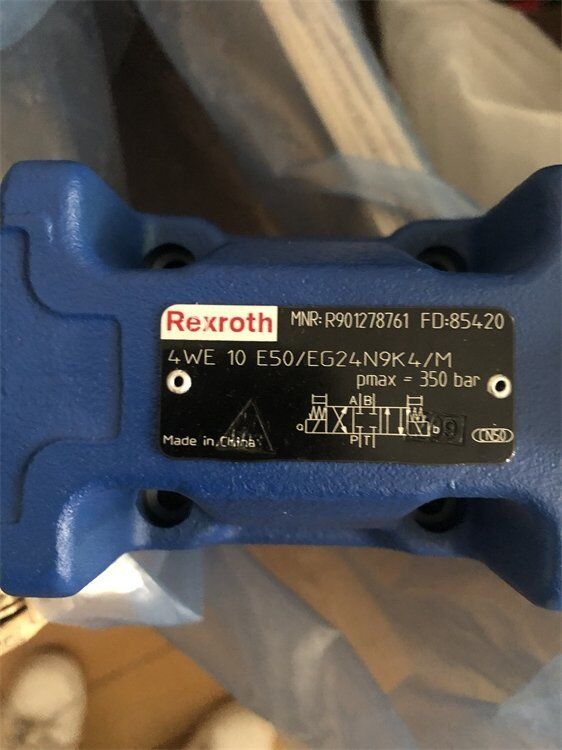

| 4WE10M33/CG24N9K4 |
| 4WE10M33/CW230N9K4 |
| 4WE10Q33/CG24N9K4 |
| 4WE10Q33/CW230N9K4 |
| 4WE10R33/CG24N9K4 |
| 4WE10R33/CW230N9K4 |
| 4WE10T33/CG24N9K4 |
| 4WE10T33/CW230N9K4 |
| 4WE10U33/CG24N9K4 |
| 4WE10U33/CW230N9K4 |
| 4WE10V33/CG24N9K4 |
| 4WE10V33/CW230N9K4 |
| 4WE10W33/CG24N9K4 |
| 4WE10W33/CW230N9K4 |
| 0811404613 4WRPEH6C4B40L-2X/G24K0/A1M |
| 0811404801 4WRPEH10C3B100L-2X/G24K0/A1M |
| 0811404680 4WRLE10Q3-85M-3X/G24ETK0/A1M |
| 0811404342 4WRLE16Q3-200M-3X/G24K0/A1M |
| R901131953 4WRLE25Q3-370M-3X/G24K0/A1M |
| 0811404438 4WRLE27Q4-430M-3X/G24K0/A1M |
| 0811404430 4WRLE25V370M-3X/G24K0/A1M |
| 0811402071 DBETBEX-1X/180G24K31A1M |
| 0811402003 DBETBX-1X/180G24-37Z4M |
| 0811403001 4WRP10EA63S-1X/G24Z4/M |
| 0811402036 DBETX-1X/50G24-8NZ4M |
| 0811402019 DBETX-1X/250G24-8NZ4M |
| 0811402016 DBETX-1X/315G24-8NZ4M |
| 0811402017 DBETX-1X/180G24-8NZ4M |
| 0811402055 DRE6X-1X/175MG24-8NZ4M |
| R900907114 4WREE6E32-2X/G24K31/A1V |
| R900911004 4WREE6W32-2X/G24K31/A1V |
| R900927230 4WREE10E75-2X/G24K31/A1V |
| R900927233 4WREE10W75-2X/G24K31/A1V |
| R902436353 A10VSO100 DRS/32R-VPB12N00 |
| R900955887 3DREP6C-2X/25EG24N9K4/M |
| R900954427 3DREPE6C-21/25EG24K31/A1M |
| R900958848 3DREPE6C-21/25EG24N9K31/F1M |
| R900561180 3WE 6 A6X/EG24N9K4 |
| R900592014 3WE10 A5X/EG24N9K4/M |
| R901391203 4WE 10 C5X/HG24N9K4/M |
| R901391203 4WE 10 C5X/HG24N9K4/M |
| R901278760 4WE 10 D5X/EG24N9K4/M |
| R901278760 4WE 10 D5X/EG24N9K4/M |
| R901391200 4WE 10 D5X/HG24N9K4/M |
| R901391200 4WE 10 D5X/HG24N9K4/M |
| R901432612 4WE 10 D5X/HG24N9K4QYBG24/M |
| R901278761 4WE 10 E5X/EG24N9K4/M |
| R901390857 4WE 10 E5X/HG24N9K4/M |
| R901390857 4WE 10 E5X/HG24N9K4/M |
| R901391198 4WE 10 EA5X/HG24N9K4/M |
| R901391198 4WE 10 EA5X/HG24N9K4/M |
| R901391199 4WE 10 EB5X/HG24N9K4/M |
| R901278781 4WE 10 F5X/EG24N9K4/M |
| R901427832 4WE 10 G5X/HG24N9K24/M |
Q1: "H5X" स्पूल का कार्य क्या है?
A: "H5X" स्पूल एक विशेष विभेदक-प्रकार का वाल्व है। अपनी तटस्थ (केंद्र) स्थिति में, यह मुख्य प्रेशर पोर्ट (P) को ब्लॉक करता है, वर्क पोर्ट B को प्रेशर लाइन से जोड़ता है, और वर्क पोर्ट A को टैंक (T) से जोड़ता है। यह एक सिलेंडर के एक तरफ (पोर्ट B) पर सिस्टम प्रेशर लागू करता है जबकि दूसरी तरफ (पोर्ट A) को ड्रेन करने की अनुमति देता है।
Q2: यह G5X स्पूल से कैसे भिन्न है?
A: H5X स्पूल G5X स्पूल का कार्यात्मक दर्पण है। जबकि G5X केंद्र स्थिति में पोर्ट A पर दबाव डालता है और पोर्ट B को ड्रेन करता है, H5X पोर्ट B पर दबाव डालता है और पोर्ट A को ड्रेन करता है। चुनाव इस बात पर निर्भर करता है कि वाल्व केंद्रित होने पर एक्चुएटर (जैसे, सिलेंडर का रॉड साइड या कैप साइड) के किस तरफ दबाव डाला जाना चाहिए।
Q3: इस वाल्व का एक विशिष्ट अनुप्रयोग क्या है?
A: इसका उपयोग हाइड्रोलिक सर्किट में किया जाता है जहां एक सिलेंडर या अन्य एक्चुएटर को एक तरफ दबाव लागू करके एक विशिष्ट मध्यवर्ती स्थिति में रखा जाना चाहिए। यह क्लैंपिंग, पोजिशनिंग, या कुछ सुरक्षा-होल्डिंग अनुप्रयोगों में आम है जहां वाल्व सक्रिय रूप से संचालित नहीं होने पर लोड को एक विशेष अभिविन्यास में सुरक्षित किया जाना चाहिए।
Q4: वाल्व को कैसे नियंत्रित किया जाता है?
A: इसे एक एकल 24V DC सोलेनोइड कॉइल ("HG24N9K4") द्वारा संचालित किया जाता है। कॉइल को सक्रिय करने से स्पूल एक पूर्ण प्रवाह स्थिति में शिफ्ट हो जाता है। जब डी-एनर्जाइज किया जाता है, तो एक स्प्रिंग स्पूल को H5X केंद्र स्थिति में वापस कर देती है। सेटअप और समस्या निवारण के लिए एक मैनुअल ओवरराइड शामिल है।
Q5: ऑपरेटिंग सीमाएं क्या हैं?
A: वाल्व में 315 बार का अधिकतम ऑपरेटिंग दबाव और 60 लीटर/मिनट की अधिकतम अनुशंसित प्रवाह दर है। यह मानक ISO 4401-05 (CETOP 5) माउंटिंग का उपयोग करता है और विश्वसनीय संचालन के लिए स्वच्छ हाइड्रोलिक द्रव (ISO 4406 20/18/15 अनुशंसित) की आवश्यकता होती है।
