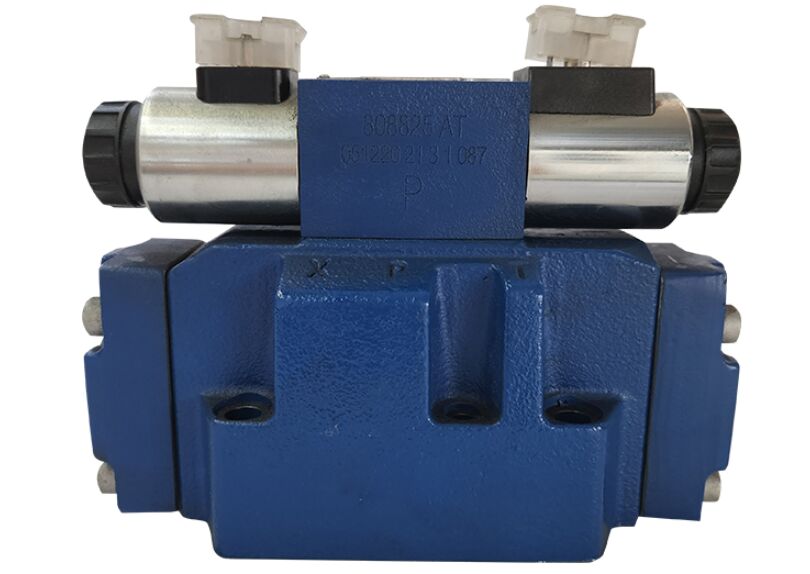

Regress 4WEH22D7X/6EG24N9ETK4/B10 Ventil - Schlüsselparameter

Regress 4WEH22D7X/6EG24N9ETK4/B10 Ventil - häufig gestellte Fragen

F1: Was ist der Hauptzweck eines Ventils der Größe 4WEH22?

A:Der 4WEH22 ist für sehr hohe Durchfluss-Hydrauliksysteme ausgelegt.es wird typischerweise zur Steuerung großer Zylinder oder leistungsstarker hydraulischer Motoren in schweren Industriemaschinen verwendet, große Pressen oder mobile Geräte, bei denen der Durchfluss 400-500 Liter pro Minute erreichen kann.

F2: Was ist die wahrscheinliche Zentralfunktion der Hauptspule "D7X"?

A:In der neutralen (zentrierten) Position ist es sehr wahrscheinlich, dass alle vier Hauptanschlüsse (Druck P, Aktoranschlüsse A & B,und Tank T) blockiert sindDiese Funktion hält den Aktor in einer festen, verriegelten Position.

F3: Wie wird dieses Hochstromventil elektrisch gesteuert?

A:Es verwendet ein zweistufiges Design. Ein kleines, standardmäßiges 24 V Gleichstrom-Doppel-Solenoid-Pilotventil ("6EG24N9ETK4") stellt die elektrische Schnittstelle bereit.Energie eins Pilot-Solenoid lenkt Pilot Druck, um die große Hauptspule zu verschiebenDies ermöglicht eine geringe Leistung Steuerung eines sehr hohen Leistungsventils.

F4: Was sind die wichtigsten Leistungsbewertungen?

A:Die Hauptstufe ist für einen maximalen Betriebsdruck von 350 bar ausgelegt. Ihre Durchflussfähigkeit liegt im sehr hohen Bereich, je nach spezifischer D7X-Spulenvariante möglicherweise bis zu 500 l/min.Es ist auf einer ISO 4401-08 (CETOP 8) Unterplatte zu montieren, die größer sind als die für 10 mm- und 16 mm-Ventile verwendeten.

F5: Wo finde ich die vollständigen Spezifikationen und die Installationsdetails?

A:Für das vollständige technische Datenblatt, einschließlich der genauen D7X-Zentrumfunktion, detaillierter Strömungsdruckkurven, erforderlichen Pilotdruck und -strom und Dimensionszeichnungen,die amtliche Dokumentation für den Auftragscode einsehenR900937356.
