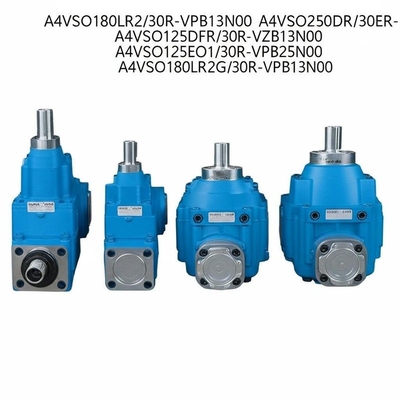

Pompe hydraulique Rexroth A4VSO180LR2 32MPA en fonte

La série A4VSO est une pompe à pistons axiaux de type plateau oscillant conçue pour les systèmes à circuit ouvert. Son débit est proportionnel à la vitesse d'entraînement d'entrée et à son volume de cylindrée. La cylindrée est infiniment variable en ajustant l'angle du plateau oscillant. Elle est connue pour ses excellentes caractéristiques d'aspiration, son faible bruit, sa longue durée de vie et son rapport puissance/poids élevé. Plusieurs options de contrôle sont disponibles pour répondre aux diverses exigences du système.

La série A4VSO offre une large gamme de méthodes de contrôle variables. Les plus couramment utilisées incluent :

• DR/DRG : Contrôle de la pression (pression constante)
• LR : Contrôle de puissance constante (hyperbolique)
• EO/EO2 : Contrôle électroproportionnel

D'autres contrôles disponibles incluent FR (Contrôle de débit), MA (Contrôle manuel), EM (Contrôle par moteur électrique), HW/HM/HS/HD (Divers contrôles hydrauliques) et DS (Contrôle secondaire pour la détection de la vitesse).

Le contrôle DR maintient une pression système constante en modifiant l'angle du plateau oscillant. Lorsque la pression du système atteint la valeur réglée par le ressort sur la vanne DR, le mécanisme de contrôle agit pour réduire la cylindrée de la pompe, ne fournissant que le débit nécessaire pour maintenir la pression réglée. Cette fonctionnalité est parfois appelée "Coupure de pression" dans certaines documentations sur les pompes. Il est important de noter qu'une soupape de sécurité du système est toujours essentielle car la réponse du contrôle DR est relativement lente par rapport aux chocs de pression soudains ; la soupape de sécurité gère les pics de pression transitoires.

DRG et DP sont tous deux des formes de contrôle de pression constante, mais ils sont conçus pour des applications différentes :

• DRG (Contrôle de pression à distance) : Permet de régler à distance le point de consigne de pression de la pompe via une vanne de contrôle de pression externe.
• DP (Contrôle de pression parallèle multi-pompes) : Spécifiquement conçu pour les systèmes où plusieurs pompes fonctionnent en parallèle. Il contient un élément supplémentaire (un orifice variable, vanne 5) qui se lie mécaniquement à l'angle du plateau oscillant. Cette conception compense automatiquement les différences entre les pompes, garantissant qu'elles partagent la charge de manière égale et fonctionnent au même angle de plateau oscillant lorsqu'elles travaillent ensemble à la pression réglée. Le contrôle DP a un écart de contrôle plus important (~6,5 bar) par rapport au DRG (~3 bar).
